Z41H明桿閘閥概述：
高中壓法蘭連接的閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。
Z41H明桿閘閥結構特點：
1、選材考究，符合國內外相關標準，材料的全面質量高。
2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
Z41H明桿閘閥結構圖片：
Z41H明桿閘閥執行標準：
|
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
|
GB122234 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
Z41H明桿閘閥壓力試驗：
|
公稱壓力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
|
水密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
上密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
氣密封試驗 |
0.4-0.7 |
|||||
體、蓋、板 閥桿 密封面 墊片 填料 工作溫度 適用介質 WCB 2Cr13 13Cr STL 木體材料 尼龍 增強柔性石墨 13Cr/柔性石墨 08軟鋼 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti 柔性石墨 增強柔性石墨 ≤425 水 蒸汽 油品 WC1 38CrMoAl 25Cr2MoV ≤450 WC6 ≤540 WC9 ≤570 C ≤540 ZGCr5Mo ≤200 硝酸類 ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 醋酸類 ZG1Cr18Ni12Mo2Ti 1Cr18Ni12Mo2Ti

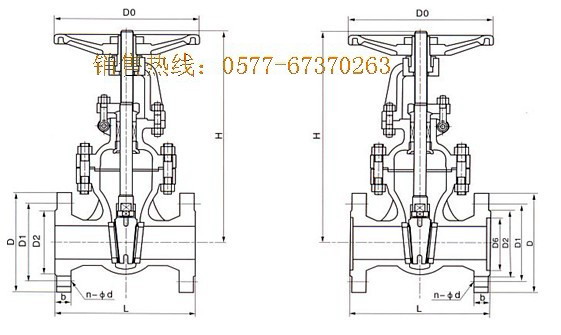

Z41H明桿閘閥主要外形及重量：
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
重量 |
|
凸面法蘭 |
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
170 |
120 |
5 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-14 |
190 |
140 |
6.5 |
|
|
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
205 |
160 |
9 |
|
|
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
270 |
180 |
12 |
|
|
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
310 |
200 |
36.5 |
|
|
50 |
250 |
160 |
125 |
100 |
16 |
4-18 |
358 |
240 |
29 |
|
|
65 |
260 |
180 |
145 |
120 |
18 |
4-18 |
373 |
240 |
33 |
|
|
80 |
280 |
195 |
160 |
135 |
20 |
8-18 |
435 |
280 |
45 |
|
|
100 |
300 |
215 |
180 |
155 |
20 |
8-18 |
500 |
300 |
63 |
|
|
125 |
325 |
245 |
210 |
185 |
22 |
8-18 |
614 |
320 |
108 |
|
|
150 |
350 |
280 |
240 |
210 |
24 |
8-23 |
674 |
360 |
134 |
|
|
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
818 |
400 |
192 |
|
|
250 |
450 |
405 |
355 |
320 |
30 |
12-25 |
969 |
450 |
273 |
|
|
300 |
500 |
460 |
410 |
375 |
30 |
12-25 |
1145 |
560 |
379 |
|
|
350 |
550 |
520 |
470 |
435 |
34 |
16-25 |
1280 |
640 |
590 |
|
|
400 |
600 |
580 |
525 |
485 |
36 |
16-30 |
1452 |
640 |
850 |
|
|
450 |
650 |
640 |
585 |
545 |
40 |
20-30 |
1541 |
720 |
907 |
|
|
500 |
700 |
705 |
650 |
608 |
44 |
20-34 |
1676 |
720 |
985 |
|
|
600 |
800 |
840 |
770 |
718 |
48 |
20-41 |
1874 |
800 |
1112 |
|
|
700 |
900 |
910 |
840 |
788 |
50 |
24-41 |
2083 |
800 |
- |
|
|
800 |
1000 |
1020 |
950 |
898 |
52 |
24-41 |
2400 |
950 |
- |
|
|
900 |
1100 |
1120 |
1050 |
998 |
54 |
28-41 |
2950 |
1000 |
- |
|
|
1000 |
1200 |
1255 |
1170 |
1110 |
56 |
28-48 |
3245 |
1000 |
- |
http://www.yroke.com http://www.ylkbf.cn http://www.yroke-v.com http://bjxididao.com
不銹鋼氣動角座閥 廣式球閥 電子除垢儀 外螺紋截止閥,不銹鋼排氣閥 法蘭柱塞閥 電磁水閥 絲扣截止閥
Z41H明桿閘閥主要零部件材料：
