新聞動態永嘉G41J襯膠隔膜閥

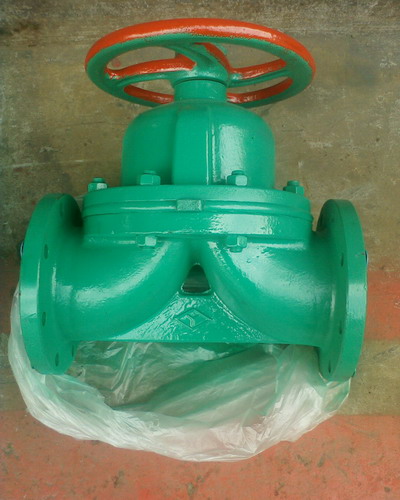

發布時間：2013-05-15 點擊次數：644次 1、襯膠隔膜閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。
2、隔膜閥與其它閥門最大的區別在于：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處于完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
3、襯膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。
4、由于隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
5、由于密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。
6、閥門的啟閉是依靠旋轉手輪而達到的。隔膜閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針放置手輪時，手輪即下移，閥瓣隨之帶動隔膜下降使通路截斷；反之則閥門即開啟，色別隨之顯露。
|
公稱通徑
DN |
公稱壓力
Mpa |
工作壓力
Mpa |
L
（mm） |
D
（mm） |
D1
（mm） |
n-φd
（mm） |
F
（mm） |
H1
（mm） |
H2
（mm） |
D0
（mm） |
質量
|
|
15
|
1．5
|
1．0
|
125
|
95
|
65
|
4-14
|
2
|
105
|
116
|
120
|
4．5
|
|
20
|
135
|
105
|
75
|
4-14
|
2
|
117
|
128
|
120
|
4．5
|
||
|
25
|
145
|
115
|
85
|
4-14
|
2
|
121
|
135
|
120
|
5
|
||
|
32
|
160
|
140
|
100
|
4-18
|
2
|
132
|
150
|
120
|
7
|
||
|
40
|
180
|
150
|
110
|
4-18
|
3
|
156
|
176
|
140
|
9
|
||
|
50
|
210
|
165
|
125
|
4-18
|
3
|
169
|
195
|
140
|
12．5
|
||
|
65
|
250
|
185
|
145
|
4-18
|
3
|
200
|
236
|
200
|
19
|
||
|
80
|
300
|
200
|
160
|
4-18
|
3
|
216
|
256
|
200
|
25．5
|
||
|
100
|
350
|
220
|
180
|
8-18
|
3
|
270
|
322
|
280
|
40
|
||
|
125
|
400
|
250
|
210
|
8-18
|
3
|
315
|
380
|
320
|
62
|
||
|
150
|
460
|
285
|
240
|
8-22
|
3
|
378
|
458
|
320
|
80．5
|
||
|
200
|
0．6
|
0．4
|
570
|
340
|
295
|
8-22
|
4
|
518
|
638
|
400
|
146
|
|
250
|
680
|
395
|
350
|
12-22
|
4
|
583
|
720
|
500
|
240
|
||
|
300
|
790
|
445
|
400
|
12-22
|
4
|
698
|
778
|
500
|
334
|
||
|
350
|
900
|
505
|
460
|
16-22
|
4
|
723
|
883
|
500
|
371
|
||
|
400
|
0．25
|
1000
|
565
|
515
|
16-26
|
4
|
868
|
1078
|
640
|
584
|
一、 安裝前準備工作
１、安裝前應核對膈膜閥之規格、材料是否與設計相符合。
２、并于安裝前將內部之砂塵、異物及雜屑清理干凈，以免造成動作不順或產生泄漏。
３、安裝前其相關之配管應按規作適當之懸吊固定，以避免安裝后對閥產生不當之應力。
４、配管之兩法蘭面間必須平行對準同心。
５、安裝時膈膜閥與法蘭間需另行加裝墊片。
二、 安裝步驟
１、安裝前將內部之砂塵、異物及雜屑清理干凈。
２、在適當位置設定輔助螺絲，以調整兩法蘭面距離。
３、將膈膜閥以不接觸兩法蘭面插入同時穿入其余螺栓。
４、于確定膈膜閥中心與法蘭中心同心且以對角漸進方式反復鎖緊各螺栓，直到法蘭面接觸到閥體端面。
三、操作
１、開始操作前，用空氣噴洗清除配管上的外物，配管內面用清水清洗干凈。
２、打開閥查看角度指示盤，避免扭轉超過開啟寬度、關閉位置也不可超過。
３、開關之操作完全以指示器為準，如再加以其它手工具施力時，則角度指示盤及開關器將會損壞。
４、要做配管耐壓試驗時，應將閥打開。
５、配管后凡而長期處于全關狀態，每月應做1~2次的開關動作以免產生固著狀況。
