水用電磁閥說明書

發布時間:2011-10-21   點擊次數:1227次

水用電磁閥說明書

ZCS水用電磁閥用途

  ZCS水用電磁閥適用于以水或液體為工作介質,可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥 采用橡膠密封,故對工作介質的清潔度大大減低,具有起筆迅速,可靠性能高等特點。

ZCS水用電磁閥型號說明

ZCS水用電磁閥特點

結構簡單,體積小,密封性能好,維修方便。

ZCS水用電磁閥結構原理

  本閥通經15-100為膜片式二次開閥的先導式電磁閥,通經125-300為三次開閥的先導式電磁閥,其結構主要由副閥和主閥組成。
  根據斷電時所處狀態的不同,可分為常閉電磁閥和常開電磁閥。常閉電磁閥,常位時,活動鐵芯封住副閥口,閥腔內壓力平衡,副閥、主閥口封閉。當線圈通電,產生電磁力將活動鐵芯吸上,副閥打開,主閥腔內的介質自導閥口外泄,以致主閥膜片上下產生壓力差,膜片被迅速托起,主閥口開啟,閥呈通路狀態。當線圈斷電,磁場消失,活動鐵芯復位,封閉副閥口,繼而副閥膜片上腔壓力上升,主閥膜片壓向閥座,閥又呈關閉狀態。水用電磁閥說明書
  常開電磁閥,當線圈通電時,產生磁場力,銜鐵在磁力作用下下移,推動副閥閥杯下移,副閥關閉。隨著主閥閥內上下壓差趨向相等,主閥膜片由彈簧及自重壓向密封閥門關閉。當線圈斷電后,磁力為零,銜鐵和副閥閥環由于彈簧作用上升,副閥打開,主閥膜片上腔內介質經副閥流走、壓力下降,當壓力降到一定值后,主閥由上下壓差作用向上升起,主閥打開,閥門開啟。

ZCS水用電磁閥技術參數

工作介質DN
水、粘度≤4E的油及其它非腐蝕性流體
介質溫度
≤60
公稱壓力(Mpa)
1.0
工作壓差(Mpa)
0.05~1.0
0.1~1.0
0.15~1.0
電源電壓
AC220V其余規格可作特殊訂貨
額定流量系數(KV)
JB/T7352-94規定
寫落量(ml/min)
JB/T7352-94·F規定
公稱通徑
10
15
20
25
32
40
50
65
80
100
125
150
200
250
300
功耗
36VA
50VA

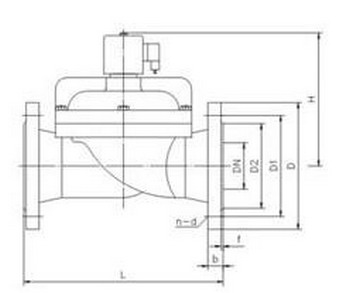

ZCS水用電磁閥連接尺寸:

公稱通徑DN
內螺紋連接
法蘭連接
外形尺寸
內螺紋
外形尺寸
法蘭尺寸
H
L
G
H
L
D
D1
D2
n-d
b
f
15
112
80
1/2








20
119
80
3/4








25
123
90
1
130
160
115
85
65
4-φ14
16
3
32
137
140
 11/4
137
180
140
100
76
4-φ18
18
3
40
152
156
 11/2
152
200
150
110
84
4-φ18
18
3
50
164
180
2
152
230
165
125
99
4-φ18
20
3
65



222
290
185
145
118
4-φ18
20
3
80



239
310
200
160
132
4-φ18
22
3
100



255
350
220
180
156
4-φ18
24
3
125



416
400
250
210
184
4-φ18
26
3
150



440
480
285
240
211
8-φ22
26
3
200



443
600
340
295
266
8-φ22
26
3
250



493
730
395
350
319
8-φ22
28
3
300



549
850
445
400
370
8-φ22
28
4

ZCS水用電磁閥安裝須知:

1、安裝時電磁閥線圈向上,并保持垂直位置,電磁閥上箭頭或標記應與管道流向一致,不得安裝在有濺水或漏水的地方。
 2、電磁閥的工作介質應清潔無顆粒雜質,電磁閥內件表面上的污物及過濾器,需定期清潔干凈。
 3、在電磁閥發生故障時,為了及時隔離電磁閥,并保證系統正常運行,最好安裝旁路裝置。
 4、在管路系統中,安裝在支路上的電磁閥通徑應小于主管道閥門的通徑。
 5、安裝電磁閥前,管道必須清洗干凈。建議在閥前安裝過濾器,蒸汽管道安裝疏水閥。
 6、不能將閥安裝在管道的低凹處,以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
 7、不能在爆炸危險場合使用。水用電磁閥說明書
 8、在管路剛性不足情況下,建議把閥前管道用支架固定,以免電磁閥工作時引起振動。
 9、在安裝前,要注意看清產品標牌,認真閱讀使用說明書,判斷產品是否符合使用條件。
 10、電磁閥前后管道上需安裝壓力表,以便觀察管道壓力。

ZCS水用電磁閥使用保養:

1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次,確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物,注意不要損壞密封面。
4、電磁閥較長時間不用時,應關閉閥前手動閥,重新啟用時,蒸汽電磁閥應將冷凝水排除干凈,并作試動作數次,待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時,應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時,如活塞與閥座間密封不好,可將活塞密封面重新磨平,現和閥座研磨。
7、工作時,要注意閥門前后壓力表,要求工作壓力不得超過額定壓力,工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時,電磁閥要停止使用,關閉前后手動閥,以免電磁閥爆炸和泄漏。

ZCS水用電磁閥訂貨須知:

(1)訂貨時請注明以下內容:
1.水用電磁閥電壓(AC24V,DC24V);
2.水用電磁閥工作壓力(0-1.0MPa);
3.水用電磁閥公稱直徑(DN15-350);
4.水用電磁閥使用介質(水,非腐蝕性流體等);
5.水用電磁閥連接方式(法蘭連接,內螺紋連接);
6.水用電磁閥介質溫度(0-60°C);
(2)、電磁閥正常工作時的電壓為220V,如超過此范圍,請訂貨時注明電壓波動量。其它規格電源電壓可做特殊訂貨。

(3)、閥門的開通時間達12小時以上,請選用常開式電磁閥。當使用環境周圍有易燃易爆品,請選用防爆型電磁閥。(防爆型結構如下圖三)
