一、Z11H絲口閘閥概述：

Z11H、Z15T絲口閘閥
通徑（DN）：15-100mm　
壓力（PN）：1.0MPa-1.6MPa
適用介質：水、蒸汽、油品
適用溫度：≤4250C
閥體材質：鑄鐵、球墨鑄鐵、銅、碳鋼、不銹鋼

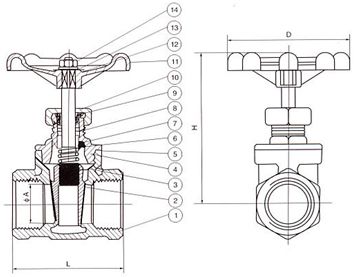

二、Z11H絲口閘閥結構圖片：

三、Z11H絲口閘閥主要性能規范：





型號	公稱壓力PN(MPa)	試驗壓力Ps(MPa)		工作壓力P(MPa)		工作溫度(℃)	適用介質
		殼體	密封	P20	P42
Z11H-25	2.5	3.8	2.8	2.5	1.4	≤425	水、蒸汽、油品等非腐蝕性介質
Z11H-40	4.0	6.0	4.4	4.0	2.3
Z11H-64	6.4	9.6	7.0	6.4	3.7
Z11H-100	10.0	15.0	11.0	10.0	4.4
Z11H-160	16.0	24.0	17.6	16.0	-







四、Z11H絲口閘閥主要零部件材料：



零件名稱	閥體、閥蓋	閘板、閥座、閥桿	填料	閥桿螺母	手輪
材料	碳鋼	鉻不銹鋼	石墨石棉盤根或柔性石墨,	銅合金	可鍛鑄鐵或球墨鑄鐵





公稱通徑DN（mm）	L	L1	H	H1	D0	d	D	kg
15	80	16	142	155	100	10	34	1.9
20	90	18	143	160	100	13	40	2.0
25	100	22	164	186	120	18	50	3.3
32	120	22	187	216	140	24	58	4.8
40	130	24	215	250	160	29	66	6.7
50	140	25	233	276	180	37	78	9.6









六、Z11H絲口閘閥訂貨說明：

歡迎您訪問我們的網站【http://bjxididao.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263

1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式（手動、渦輪傳動、氣動、電動）⑨是否帶附件以便我們?yōu)槟_選型。

2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。









五、Z11H絲口閘閥主要外形及連接尺寸：





Z11H絲口閘閥適用溫度150（℃）壓力范圍2.5-16.0（Mpa）適用介質水,蒸汽,油品公稱通徑15-50（mm）主體材料碳鋼連接形式螺紋產品別名Z11H型鍛絲口閘閥適用范圍用于國防、科研、航天、電子、機械、冶金、石油，化工，能源、環保、生物醫藥、制冷、食品等各種領域.
