一、DS/Z44H鑄鋼水封閘閥簡介：

產品名稱 : DS/Z44H鑄鋼水封閘閥
型號： DS/Z44H
口徑： 50～600mm
壓力： 1.6MPa～10.0MPa
材質： 鑄鋼、鑄鐵、不銹鋼





●設計與制造：GB12234
●法蘭尺寸：GB9113　JB79
●壓力溫度：JB/T74　GB9131
●結構長度：GB/T12221
●對焊連接尺寸：---
●檢驗與試驗：JB/T9092　GB12224



四、DS/Z44H鑄鋼水封閘閥安裝尺寸及重量：



GB1.6Mpa
DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	250	270	280	300	325	350	400	450	500	550	600	650	700	800
H	330	435	490	570	580	605	735	860	990	1130	1520	1610	1660	1740
Do	250	250	300	350	350	350	400	400	450	500	500	600	600	700
Wt	23	35	37	49	81	103	162	190	252	499	600	695	856	1025
▲	-	-	-	-	-	-	-	-	-	750	1000	1200	1800	1800
GB22.5Mpa
DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	250	270	280	300	325	350	400	450	500	550	600	650	700	800
H	330	435	490	570	580	605	735	860	990	1140	1520	1610	1660	1740
D。	250	250	300	350	350	350	400	400	450	500	500	600	600	700
Wt	23	35	37	52	85	107	167	196	261	506	618	703	864	1056
▲	-	-	-	-	-	-	-	-	-	900	1200	1800	2500	3500
GB4.0Mpa
DN	50	65		80	100	125	150	200		250	300	350		400
L	250	270		280	300	325	350	400		450	500	550		600
H	330	435		490	570	580	605	735		860	990	1140		1520
D。	300	300		350	350	400	400	450		550	650	750		850
Wt	27	38		42	57	91	110	169		207	266	513		627
▲	-	-		-	-	-	-	-		-	-	1200		1800
GB6.4Mpa
DN	50	65		80	100	125	150	200		250	300	350		400
L	250	280		310	350	400	450	550		650	750	850		950
H	335	440		495	580	585	610	745		865	995	1140		1535
D。	300	300		350	400	400	450	550		650	750	850		900
Wt	30	41		45	62	97	115	172		211	271	518		633
▲	-	-		-	-	-	-	-		-	-	1800		2500
GB1.0Mpa
DN	50	65		80	100	125	150	200		250	300	350		400
L	250	280		310	350	400	450	550		650	750	850		950
H	335	440		495	580	590	610	745		865	995	1140		1535
D。	300	300		350	400	400	450	550		650	750	850		950
Wt	34	46		50	67	102	121	178		217	278	524		640
▲	-	-		-	-	-	-	-		-	1800	2500		2500



六、DS/Z44H鑄鋼水封閘閥訂貨說明：

1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式（手動、渦輪傳動、氣動、電動）⑨是否帶附件以便我們?yōu)槟_選型。

2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。

 歡迎您訪問我們的網站【http://bjxididao.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263

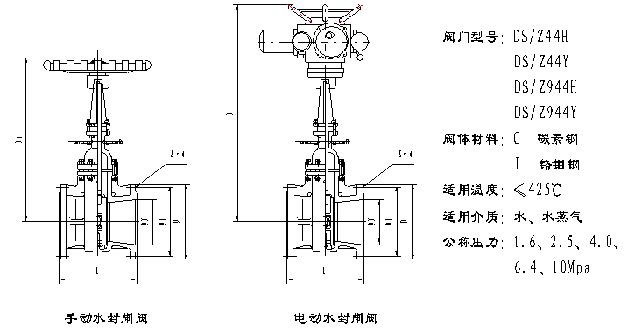

二、DS/Z44H鑄鋼水封閘閥結構圖片：




三、DS/Z44H鑄鋼水封閘閥設計與制造標準：



設計與制造標準：

DS 系列水封閥門適用于公稱壓力 ≦10.0MPa ，工作溫度 ≦ 425℃ ，工作介質為水、蒸汽、 油田和非腐蝕性氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。
