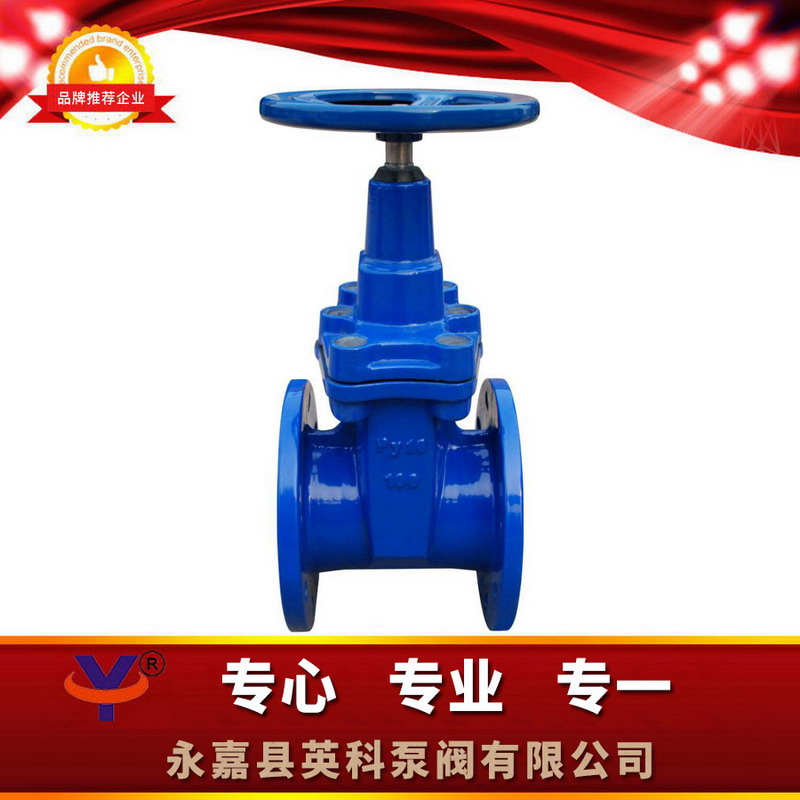

一、Z45X/RVHX暗桿彈性座封閘閥概述：

本軟密封閘閥采用無凹腔結構，閥體閥蓋內外表面噴涂環氧樹脂，閘板表面包覆橡膠，這樣從根本上杜絕了腐蝕發生的可能性，閥桿密封處舍棄填料而采用“O”形密封圈，使得蜜蜂更加可靠。根據需要，本閘閥可以采用操作桿、手輪、電動及氣動等方式操作。

二、Z45X/RVHX暗桿彈性座封閘閥結構特點：
1.整體閥蓋暗桿設計，結構緊湊；閥桿螺母與閘板兩體結構，無卡阻現象發生；直通道，無泄留凹腔；閥桿密封采用“O”形密封圈。
2.有優秀的防腐性能,殼體內，外表面噴涂環氧樹脂，需要時內表面襯搪瓷；連接螺栓采用內六角螺栓，頂部膠封。
3.可靠的衛生性環氧樹脂符合衛生標準GB/T17219-1998,閘板整體包覆符合衛生檢驗的橡膠；閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青銅等到材料。適用飲用水、給排水、污水處理、天然氣與煤氣、工業以及食品等行業。

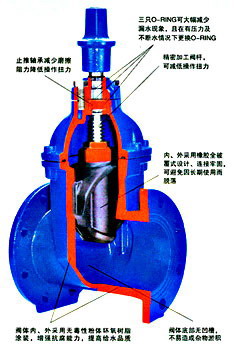

三、Z45X/RVHX暗桿彈性座封閘閥結構圖片：





四、Z45X/RVHX暗桿彈性座封閘閥主要性能參數：



壓力等級	1.0MPa、1.6MPa、2.5MPa
閥體耐壓	1.5MPa、2.4MPa、3.75MPa
密封試驗	1.1MPa、1.76MPa、2.75MPa
工作溫度	0～80℃
適用介質	水、油、蒸氣等



五、Z45X/RVHX暗桿彈性座封閘閥主要零部件材料：



序號	名稱	材料	序號	名稱	材料
1	閥體	球墨鑄鐵	8	止推墊	錫青銅
2	閘板	球墨鑄鐵外覆EPDM	9	軸套	錫青銅
3	螺栓	鍍鋅	10	螺栓	鍍鋅
4	密封圈	NBR	11	軸蓋	球墨鑄鐵
5	閥蓋	球墨鑄鐵	12	防塵罩	NBR
6	閥桿	不銹鋼	13	手輪	鑄鐵
7	“O”形密封圈	NBR	14	緊固螺母	鍍鋅





六、Z45X/RVHX暗桿彈性座封閘閥主要外形尺寸及重量：



型號	公稱口徑DNmm	L	D1		D	Z-Φd		H
			1.0MPa	1.6MPa		1.0MPa	1.6MPa
RVC(H)X Z45X Z41X	50	180	125		165	4-Φ18		268
	65	190	145		185	4-Φ18		296
	80	240	160		200	8-Φ18		340
	100	250	180		235	8-Φ18		367
	125	254	210		250	8-Φ18		424
	150	280	240		290	8-Φ23		515
	200	300	295		340	8-23	12-23	550
	250	380	350	355	410	12-23	12-25	685
	300	400	400	410	460	12-23	12-25	760
	350	430	460	470	520	16-23	16-25	845
	400	406	515	525	580	16-26	16-30	945
	450	432	565	585	640	20-26	20-30	1020
	500	457	620	650	715	20-26	20-34	1140
	600	508	725	770	840	20-30	20-36	1320

RVXX表示明桿式閘閥，RVXP表示附省力裝置。
RRXX表示明桿式閘閥。
RRHX表示明桿式附手輪。
RREX表示明桿式附電動操作裝置。
RVCX表示非明桿式附傳動帽。
RVHX表示非明桿式附手輪。
RVHS表示非明桿式信號顯示器。
RVEX表示非明桿式附電動操作裝置。
RVCH表示非明桿式附傳動帽臥式操作裝置。
RVHH表示非明桿式附手輪臥式操作裝置。

  七、Z45X/RVHX暗桿彈性座封閘閥訂貨說明：

1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式（手動、渦輪傳動、氣動、電動）⑨是否帶附件以便我們?yōu)槟_選型。

2、如有特殊要求時請在訂購產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
