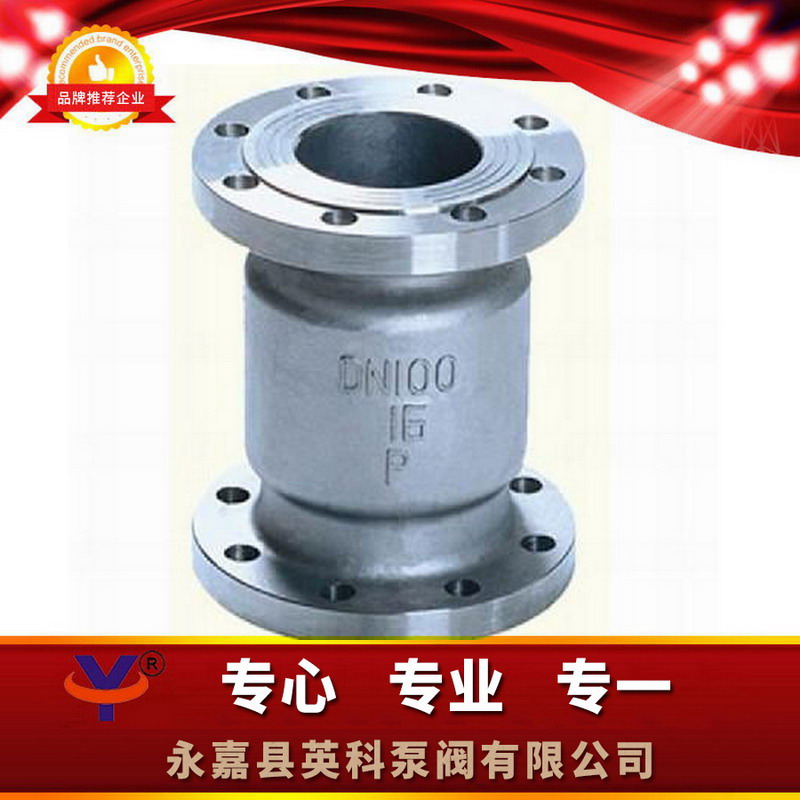

一、H42W立式止回閥概述：

本系列閥門正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。
　　 本閥門由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。

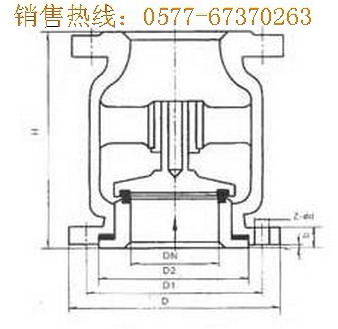

二、H42W立式止回閥結構圖片：



三、H42W立式止回閥主要性能規范：



型號	公稱壓力 PN(MPa)	試驗壓力SP(MPa)		適用溫度 (℃)	適用介質
		殼體	密封
H42W-25P	2.5	3.8	2.8	≤200	硝酸類
H42W-25R					醋酸類
H42W-40P	4.0	6.0	4.4		水、油品
H42W-40R
H42Y-40









四、H42W立式止回閥主要外形尺寸及連接尺寸：



型號	公稱通徑 DN(mm)	尺寸
		L			D	D1	D2	b	f	Z-Φ
		1	2	3
H42W-25P H42W-25R	15	-	85	85	95	65	45	16	-	4-Φ14
	20	-	95	95	105	75	55	16	-	4-Φ14
	25	-	100	105	115	85	65	16	-	4-Φ14
	32	-	105	150	135	100	78	16	-	4-Φ14
	40	-	115	160	145	110	88	18	-	4-Φ14
	50	140	125	170	160	125	100	20	3	4-Φ14
	65	160	145	180	180	145	120	22	3	8-Φ18
	80	185	155	200	195	160	135	22	3	8-Φ18
	100	210	210	210	230	190	160	24	3	8-Φ23
	125	-	275	275	275	220	188	28	3	8-Φ25
	150	300	225	300	300	250	218	30	3	8-Φ25
	200	380	380	380	360	310	278	34	3	12-Φ25





五、H42W立式止回閥訂貨說明：





1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧是否帶附件以便我們?yōu)槟_選型。

2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。







H42W立式止回閥由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。
