產品展示H76對夾式止回閥
- 型 號：H76
- 類 別：H76對夾式止回閥
- 價 格：￥面議
- 產 地：溫州
產品點擊瀏覽次數：4045
主要適用于給水系統，高樓建筑以及工業區。由于其結構長度較一般止回閥短，對有安裝空間限制的場所最為有利。

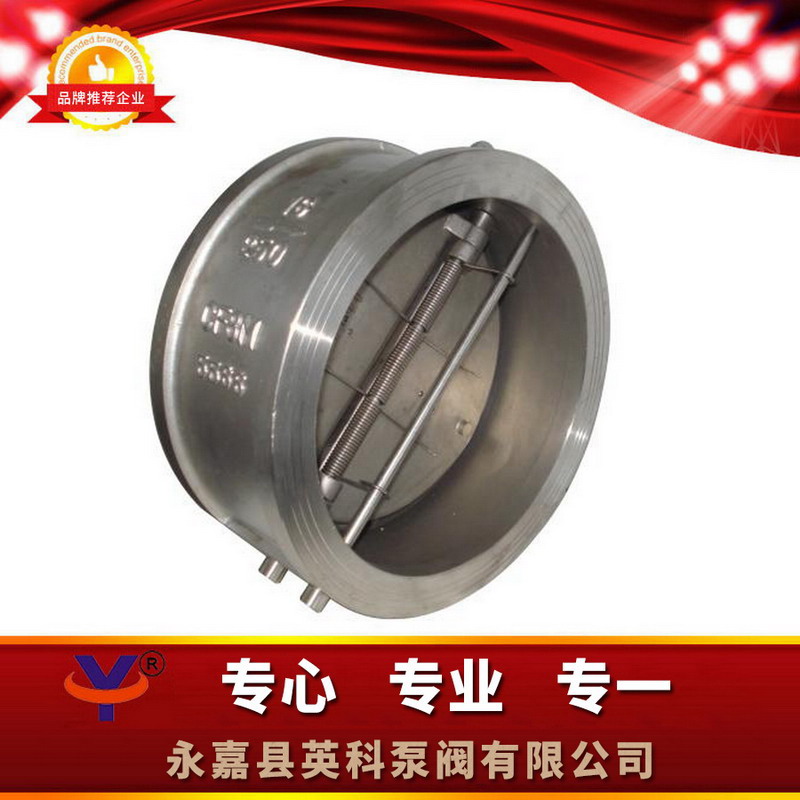

點擊放大一、H76對夾式止回閥概述：
對夾式止回閥主要由閥體、閥 瓣 、閥桿及彈簧等重要零件組成，并采用對夾連接。由于閥 瓣 的關閉行程短并且有彈簧加載，可顯著減小水錘壓力。
該閥主要適用于給水系統，高樓建筑以及工業區。由于其結構長度較一般止回閥短，對有安裝空間限制的場所最為有利。
二、H76對夾式止回閥結構特點：
1、體積小，重量輕，結構緊湊、維修方便
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
3、因速閉作用，可防止介質倒流
4、閥體結構長度尺寸小，剛性好
5、安全方便，可用于水平垂直兩個方向安裝
三、H76對夾式止回閥結構圖片：
四、H76對夾式止回閥執行標準：
1、法蘭連接尺寸：GB/T1724.1-98
2、結構長度：GB/T12221-1989，ISO5752-82
五、H76對夾式止回閥主要技術參數：
|
公稱通徑 |
DN(mm) |
50~1200 |
|||
|
公稱壓力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
|
試驗壓力Ps(MPa) |
強度試驗 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封試驗 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
適用介質 |
水、蒸汽、油品、污水、酸堿類 |
||||
|
適用溫度 |
橡膠密封面（X）-20℃~120℃ |
||||
六、H76對夾式止回閥主要零件材料：
|
名稱 |
材料 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼 |
|
閥板 |
鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼 |
|
閥桿 |
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
|
密封圈 |
橡膠、不銹鋼、合金鋼 |
|
彈簧 |
60Si2Mn、3Cr13、17-7PH、INCONEL |
七、H76對夾式止回閥性能參數：
|
型號 |
工作壓力（MPa） |
適用溫度（℃） |
適用介質 |
閥體材料 |
|
H76H-10C～40 |
1.0～4.0 |
－29～425 |
水、蒸汽、油品 |
碳鋼 |
|
H76W-10P～25 |
1.0～2.5 |
≤150 |
硝酸類 |
不銹鋼 |
|
H76Y-40P |
4.0 |
≤150 |
硝酸類 |
不銹鋼 |
八、H76X-6/1O對夾式止回閥連接尺寸：
|
通徑DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
L |
43 |
46 |
64 |
64 |
70 |
76 |
89 |
114 |
114 |
127 |
140 |
152 |
152 |
178 |
229 |
241 |
241 |
300 |
360 |
|
D |
100 |
120 |
135 |
155 |
185 |
185 |
265 |
320 |
368 |
428 |
482 |
532 |
585 |
685 |
800 |
905 |
1005 |
1115 |
1325 |
九、H76H/W-16/25/40對夾式止回閥連接尺寸：
|
通徑DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
|
L |
PN1.01.62.5 |
60 |
67 |
73 |
83 |
98 |
127 |
146 |
181 |
184 |
198 |
203 |
219 |
222 |
|
|
PN4.0 |
60 |
67 |
73 |
73 |
83 |
98 |
127 |
146 |
181 |
222 |
231 |
/ |
/ |
/ |
|
|
D |
PN1.0 |
107 |
127 |
142 |
162 |
192 |
218 |
273 |
328 |
378 |
438 |
489 |
539 |
594 |
695 |
|
PN1.6 |
107 |
127 |
142 |
162 |
192 |
218 |
273 |
328 |
378 |
444 |
495 |
555 |
617 |
734 |
|
|
PN2.5 |
107 |
127 |
142 |
168 |
194 |
224 |
284 |
340 |
400 |
458 |
514 |
/ |
/ |
/ |
|
|
PN4.0 |
107 |
127 |
142 |
168 |
194 |
224 |
290 |
352 |
417 |
474 |
546 |
/ |
/ |
/ |
|
十、H76對夾式止回閥訂貨說明：
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧是否帶附件以便我們?yōu)槟_選型。
2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
蝶式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。該止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。
