產品展示三片式氣動球閥
- 型 號：
- 類 別：三片式氣動球閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：2728
無

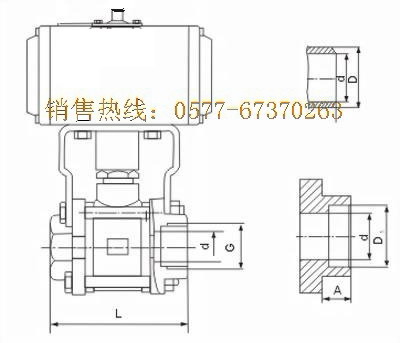

點擊放大一、英科牌Q611F三片式氣動球閥技術圖片
二、英科牌Q611F三片式氣動球閥產品特征
公稱壓力：1.6-6.4Mpa
適用溫度范圍：-20~185℃
適用介質：水、油、氣及某些腐蝕性流體（W.O.G）。
對焊標準（BW）：GB/T1224、ASMEB16.25
三、英科牌Q611F三片式氣動球閥主要連接尺寸及重量 單位:mm
|
規格
|
1/4〞
|
3/8〞
|
1/2〞
|
3/4〞
|
1〞
|
11/4〞
|
11/2〞
|
2〞
|
21/4〞 21/4〞
|
3〞
|
4〞
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
60
|
60
|
70
|
85
|
95
|
110
|
130
|
150
|
190
|
210
|
268
|
|
H
|
50
|
50
|
60
|
64
|
71
|
78
|
86
|
95
|
130
|
148
|
173
|
|
E
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
C
|
14
|
17.5
|
22.7
|
27.5
|
33.5
|
42
|
48.6
|
60.5
|
76.3
|
90
|
106.5
|
四、英科牌Q611F三片式氣動球閥主要零件材料
|
序號
|
零件名稱
|
材質
|
|
|
不銹鋼
|
碳鋼
|
||
|
1
|
閥體
|
不銹鋼CF8M
|
碳鋼WCB
|
|
2
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
3
|
閥蓋
|
不銹鋼CF8M
|
碳鋼WCB
|
|
4
|
球體
|
不銹鋼SS316
|
不銹鋼SS316
|
|
5
|
閥桿
|
不銹鋼SS316
|
不銹鋼SS316
|
|
6
|
螺母
|
不銹鋼SS304
|
不銹鋼SS304
|
|
7
|
墊圈
|
不銹鋼SS304
|
不銹鋼SS304
|
|
8
|
手柄套
|
塑料PLASTIC
|
塑料PLASTIC
|
|
9
|
手柄
|
不銹鋼SS304
|
不銹鋼SS304
|
|
10
|
閥桿螺母
|
不銹鋼SS304
|
不銹鋼SS304
|
|
11
|
墊圈
|
不銹鋼SS304
|
不銹鋼SS304
|
|
12
|
填料壓蓋螺母
|
不銹鋼SS304
|
不銹鋼SS304
|
|
13
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
14
|
止推墊圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
15
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
16
|
螺栓
|
不銹鋼SS304
|
不銹鋼SS304
|
Q611F型三片式氣動球閥適用介質：水、油、氣及某些腐蝕性流體
