一、YLDF電動閥技術指標：
1、驅動電壓：220VAC（或者12V、24V、110Ｖ）
2、功率消耗：5VA（僅在閥門啟閉過程中）
3、閥體承壓：1.6MPa
4、允許壓差:0.6MPa
5、適用介質：冷水、熱水
6、啟閉時間：16秒
7、適用介質溫度：1-95℃
8、適用環境溫度：0-65℃
9、連接方式：錐形內管螺文（也可按用戶需求定制）

 二、YLDF電動閥結構特點：
1、內置觸點開關，閥門啟閉過程完成后電機不通電，因而壽命長、節能、并且特別安全。
2、閥體與驅動器分離，可以快速拆卸。
3、閥體結構獨特，允許壓差大。
4、驅動器有可供系統調試和維修使用的手動操縱桿，手動開度約70%（向下用力推動白色手動拔桿至底部位置并向里推即可，當電源恢復時，閥門和驅動器回到自動位置）。
5、B型驅動器內置繼電器，一條線控制，可配三速開關，可實現多閥并聯。

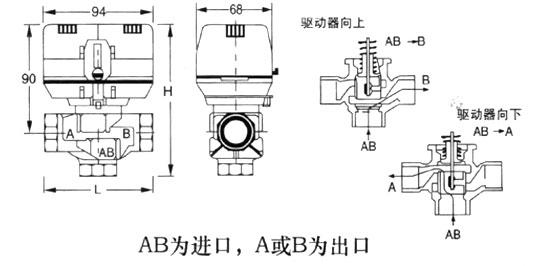

三、YLDF電動閥外形及剖面圖 ：

四、YLDF電動閥型號對照表：



名稱	型號	口徑參數		L	H	Kv
二通 電動閥	YLDF-215	1/2″	DN15	90	114	4.5
	YLDF-220	3/4″	DN20	95	116	5.7
	YLDF-225	1″	DN25	105	128	8.7
三通 電動閥	YLDF-315	1/2″	DN15	90	133	4.3
	YLDF-320	3/4″	DN20	95	133	5.5
	YLDF-325	1″	DN25	105	144	8.3

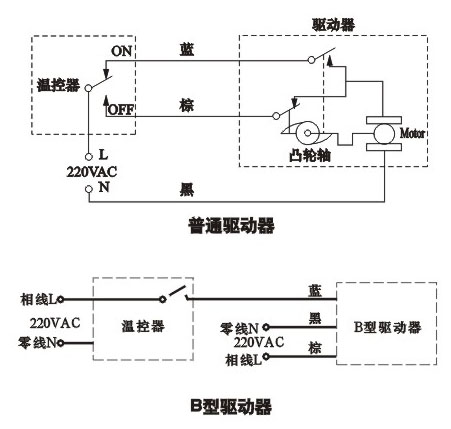

五、YLDF電動閥接線原理圖

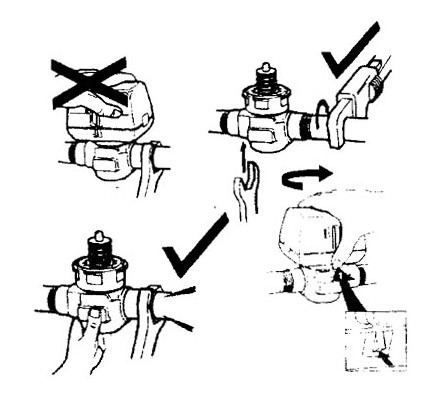

六、YLDF電動閥安裝示意圖



七、YLDF電動閥安裝調試要求
1、安裝前請仔細閱說明書，必須由專業技術人員進行安裝，并嚴格按照接線圖接線。
2、電動二通閥介質流向可從A至B，也可從B至A：三通電動閥介質流向從AB至A或B。
3、驅動器可任意角度安裝，但必須在閥體的水平上方。
4、安裝時絕不能對驅動器施力，否則會損壞驅動器。
5、卸下閥體安裝時絕對不能對閥桿施力，否則閥桿變形導致漏水。
6、本閥不能配三速開關，只配機械或者電子式溫控器。
7、調試時必須觀察驅動器是否能可靠啟動或停止，若連續不停地上下走動，必須調換驅動器，否則閥桿密封壽命會很短。
8、當拔桿在上部時，可采用手動操作，通過向下推動白色手動拔桿至中間位置，并向里推，可以打開閥門。通過輕輕的壓低白色手動拔桿，然后將拔桿拉出，將閥門手動恢復到閉合位置。當電源恢復時，閥門和驅動器回到自動位置。
注意：
　　如果閥門被馬達驅動打開，除非取下驅動器，否則不能手動閉合閥門。
為了避免產品運行中的麻煩，在安裝之前，要沖刷整個系統，并在系統中安裝50微米（或更細）的過濾裝置。
八、YLDF電動閥維修和保養
1、若閥門在泄漏，應將流體排盡或?qū)⑵鋸南到y(tǒng)中隔離。
2、檢查是否需要更換閥芯組件。
3、若驅動器不工作或連續不斷的上下走動，應更換整個驅動器。
九、YLDF電動閥重要警告
1、安裝、維修和保養之前必須先將電源切斷。
2、換閥體或閥芯時必須先切斷流體，打開風盤排氣閥以徹底卸壓方可操作。
3、使用中若閥門在泄漏，必須立即將閥門從系統中隔離并排盡流體。
4、選擇普通型驅動頭，一個溫控器只能配一個電動閥，否則造成的一切后果，廠家概不負責。



十、YLDF電動閥訂貨說明：

訂貨時請注明以下內容：

1、①產品名稱與型號②公稱直徑③電源電壓④工作壓差⑤使用介質⑥連接方式⑦介質溫度⑧工稱壓力⑨操作方式（常開、常閉）⑩是否帶附件以便我們的為您正確選型。

2、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖
