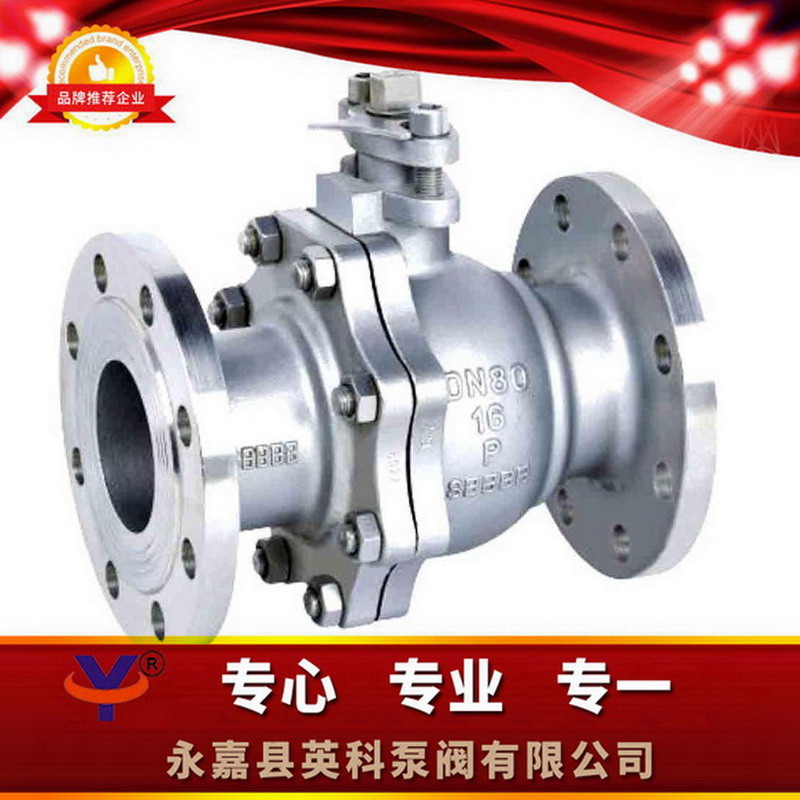

產品展示Q41H硬密封球閥
- 型 號：
- 類 別：Q41H硬密封球閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：2222
無
點擊放大一、Q41H硬密封球閥產品特點：
1、先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。
2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。
3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。
4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。
二、Q41H硬密封球閥主要材料：
|
序號 |
材料 |
材料牌號 |
|||
|
碳鋼 |
不銹鋼 |
||||
|
GB |
ASTM |
GB |
ASTM |
||
|
01 |
閥體 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti |
CF8/CF8M/ |
|
02 |
閥蓋 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti |
CF8/CF8M/ |
|
03 |
雙頭螺柱 |
35CrMoA |
A193-B7 |
1Cr17Ni2 |
A193-B8M |
|
04 |
螺母 |
45 |
A194-2H |
0Cr18Ni |
A194-8M |
|
05 |
墊圈 |
金屬夾石墨 |
|||
|
06 |
球體 |
2Cr13滲氮 |
A276-410滲氮 |
1Cr18Ni9Ti |
F304/F316 |
|
07 |
閥座 |
2Cr13滲氮 |
A276-410滲氮 |
1Cr18Ni9Ti |
F304/F316 |
|
08 |
閥座支承圈 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
F304/F316 |
|
09 |
閥座彈簧 |
17-7PH |
17-7PH |
17-7PH |
17-7PH |
|
10 |
閥座密封圈 |
石墨 |
|||
|
11 |
閥桿 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
F304/F316 |
|
12 |
止推軸承 |
金屬夾PTFE |
|||
|
1, 3 |
閥桿填料 |
石墨 |
|||
|
14 |
填料壓環 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
F304/F316 |
|
15 |
填料壓蓋 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti |
CF8/CF8M/ |
|
16 |
螺釘 |
35CrMoA |
A193-B7 |
1Cr17Ni2 |
A193-B8M |
|
17 |
定位板 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
304 |
三、Q41H硬密封球閥PN1.6 MPa尺寸及重量：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
|
H |
59 |
63 |
75 |
105 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
|
Wt(㎏) |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
四、Q41H硬密封球閥PN2.5 MPa尺寸及重量：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
|
H |
59 |
63 |
75 |
105 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
|
Wt(㎏) |
2.5 |
3 |
5 |
6.5 |
9 |
12 |
20 |
25 |
44 |
75 |
105 |
200 |
五、Q41H硬密封球閥訂貨說明：
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式⑨是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明,
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
Q41H型硬密封球閥 1.適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。 2.適用溫度：-20～500℃ 3.驅動方式：手動、渦輪傳動、氣動、電動等。 4.公稱通徑：DN15-250，1／2“～10”
