一、AY42H、YA802Y型安全溢流閥概述：

AY42H、YA802Y型安全溢流閥可用于高壓注水泵站的管路上，作為超壓保護裝置。

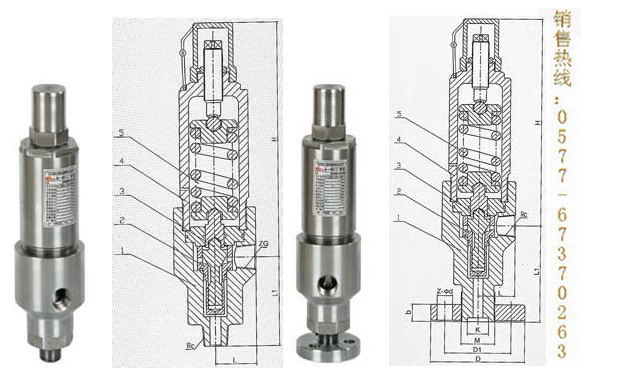

二、AY42H、YA802Y型安全溢流閥結構圖片：



三、AY42H、YA802Y型安全溢流閥主要性能規范：

  六、AY42H、YA802Y型安全溢流閥訂貨說明：





型號	公稱壓力	開啟壓力分級	工作溫度（℃）	適用介質
AY42H-160 YA802Y-160	16.0	6.3～16.0	200	水、油品等
AY42H-250 YA802Y-250	25.0	10.0～25.0
AY42H-400 YA802Y-400 YA802Y-600	40.0-60.0	20.0～60.0



四、AY42H、YA802Y型安全溢流閥主要零部件材料：







NO.	零件名稱	材料
1	閥體	碳鋼
2	閥座	不銹鋼
3	閥瓣	不銹鋼
4	閥蓋	焊接件
5	彈簧	50CrVA



五、AY42H、YA802Y型安全溢流閥外型尺寸和連接尺寸：







型號	公稱通徑	尺寸
		Rc	ZG	L	L1	≈H
YA802Y-600	15	1/2"	1/2"	52	90	250
	25	1"	1"	52	113	275
	40	11/2"	11/2"	52	157	336







型號	公稱通徑	尺寸
		D	D1	K	M	Z-ød	b	L	L1	Rc	≈H
AY42H-160 AY42H-250 AY42H-400	15	135	95	25	M48×2	4-22	25	65	140	1/2"	329
	25	165	115	30	M52×2	6-26	28	80	150	1"	447
	25	200	145	38	M80×3	6-29	40	90	180	11/2"	485
	32	225	170	42	M100×3	6-33	50	100	200	21/2"	570





1、①產品名稱與型號②公稱直徑③閥體材質及密封面材質④工作壓力級或開啟壓力（整定壓力）值⑤排放壓力的最高值及回座壓力（或啟閉壓差）最低值⑥被保護系統或設備的必須排量及擬裝設閥門的數量⑦使用介質及其重度（液體）或分子量（氣體）⑧進口介質溫度⑨閥門承受背壓的類型及數值⑩是否帶附件以便我們?yōu)槟_選型。

2、如有特殊要求時請在訂購產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。

歡迎您訪問我們的網站【http://bjxididao.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263

AY42H、YA802Y型安全溢流閥可用于高壓注水泵站的管路上，作為超壓保護裝置。
