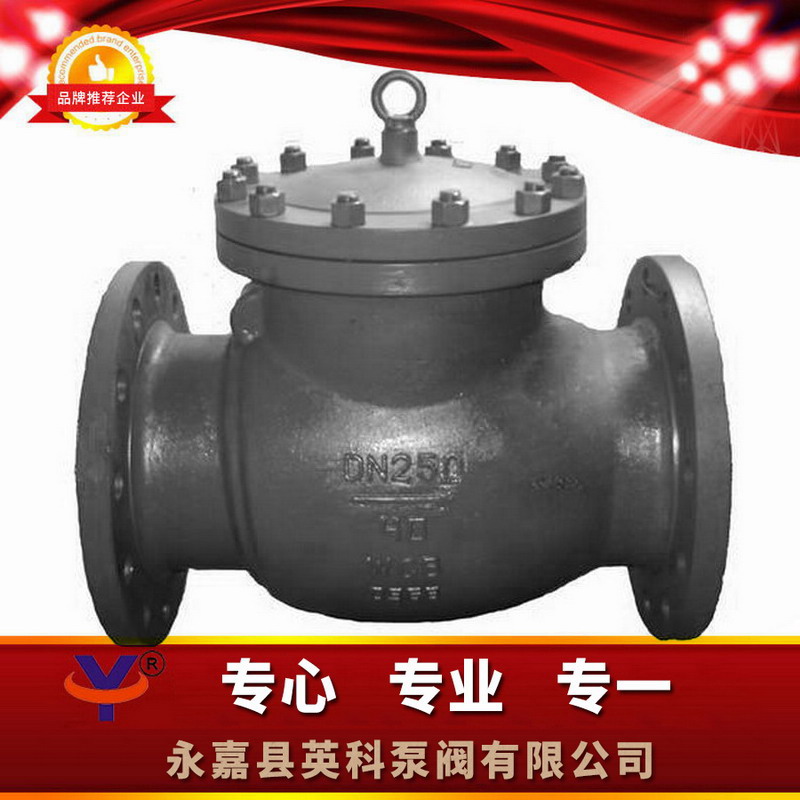

產品展示H44H鍛鋼旋啟式止回閥
- 型 號：H44H
- 類 別：H44H鍛鋼旋啟式止回閥
- 價 格：￥面議
- 產 地：溫州
產品點擊瀏覽次數：2107
H44H鍛鋼旋啟式止回閥分類名稱： 止回閥存在三種不同的設計結構,它們是升降式止回閥,球式止回閥和旋啟式止回閥.
點擊放大一、H44H鍛鋼旋啟式止回閥概述：
鍛鋼止回閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封。
二、H44H鍛鋼旋啟式止回閥分類名稱：
止回閥存在三種不同的設計結構,它們是升降式止回閥,球式止回閥和旋啟式止回閥.
三、H44H鍛鋼旋旋啟式止回閥結構特點：
1.全徑或縮徑
2.升降式止回閥
3.球式止回閥
4.旋啟式止回閥
5.按需求內置彈簧
6.螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連7.接內壓自緊式閥蓋
8.整體式上密封座
9.承插端符合ASME B16.11
10.螺紋連接端（NPT）符合ANSI/ASME B1.20.1
11.閥瓣可變換為節流型、針型、球型
四、H44H鍛鋼旋啟式止回閥標準材質明細表：
|
序號 |
Part Name | CS to ASTM |
AS to ASTM |
SS to ASTM
|
|
| Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 閥體 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 閥蓋 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 3 | 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 4 | 銘牌 | SS | |||
| 5 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
| 6 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
備注：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。CS=碳鋼；AS=合金鋼；SS=不銹鋼

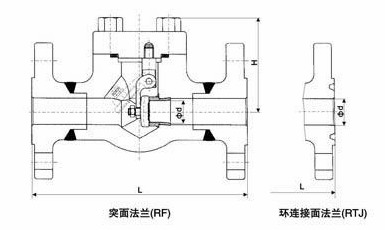

五、H44H鍛鋼旋啟式止回閥連接尺寸：
|
NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
||
|---|---|---|---|---|---|---|---|---|
|
L(RF) |
150Lb |
108 |
117 |
127 |
140 |
165 |
203 |
|
|
300Lb |
152 |
178 |
203 |
216 |
229 |
267 |
||
|
600Lb |
165 |
190 |
216 |
229 |
241 |
292 |
||
|
H |
150Lb～300Lb |
61 |
61 |
79 |
95 |
103 |
118 |
|
|
600Lb |
61 |
79 |
95 |
103 |
118 |
135 |
||
|
重量 |
150Lb |
RF |
2.56 |
3.37 |
4.37 |
8.17 |
8.94 |
12.64 |
|
BW |
1.70 |
190 |
2.10 |
5.12 |
5.50 |
1.89 |
||
|
300Lb |
RF |
2.73 |
3.65 |
4.74 |
8.77 |
9.60 |
13.70 |
|
|
BW |
1.90 |
2.10 |
3.00 |
5.12 |
6.60 |
7.85 |
||
|
600Lb |
RF |
3.00 |
4.00 |
5.83 |
9.47 |
10.10 |
15.6 |
|
|
BW |
2.00 |
3.12 |
4.25 |
7.25 |
8.56 |
13.60 |
||
六、H44H鍛鋼旋啟式止回閥訂貨說明：
1、①產品名稱與型號②公稱直徑③公稱壓力④使用介質⑤連接方式⑥使用溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
