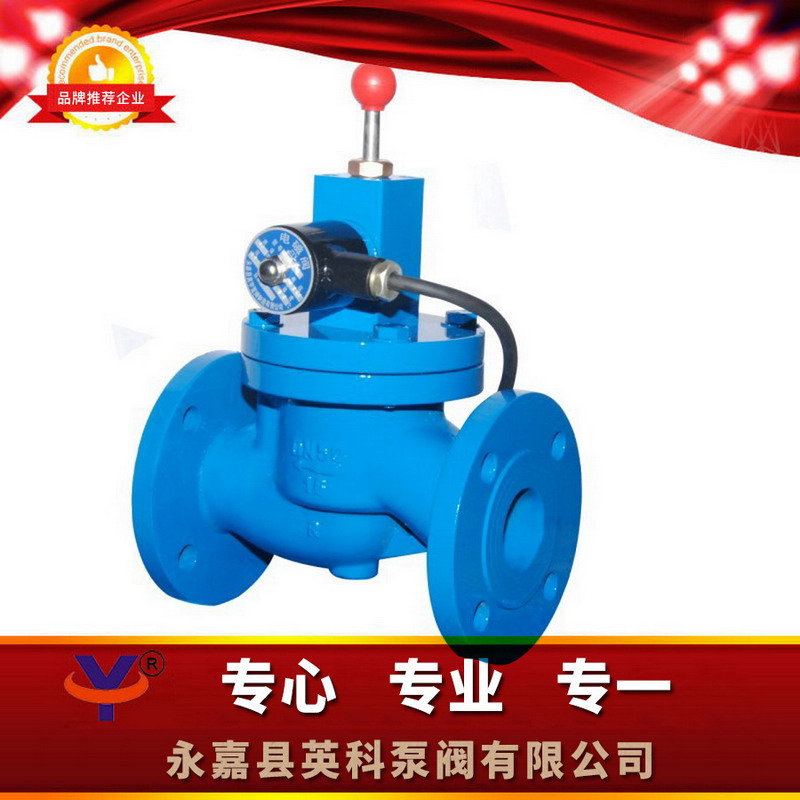

一、ZCRB系列常開式電磁緊急切斷閥產品概述：

產品結構：直動式

公稱壓力：1.6MPa

工作壓差：0~0.05MPa

工作介質：煤氣、天然氣、液化石油氣等無腐蝕性氣液體

關閉時間：<1秒

介質溫度：-15℃~60℃

打開方式：手動復位或電動復位

電源電壓：AC220VA、DC24V、DC12V

安全等級：普通型    Ex型

控制方式：不間斷輸出或脈沖式電磁力



三、ZCRB系列常開式電磁緊急切斷閥技術參數：

四、ZCRB系列常開式電磁緊急切斷閥內螺紋連接尺寸：



DN	G	L	H
25	1	90	130
32	1 1/4	140	150
40	1 1/2	156	170
50	2	180	190



五、ZCRB系列常開式電磁緊急切斷閥法蘭連接尺寸：



DN	D1	K	D	b	f	n-d	L	H
25	5	85	115	16	3	4-ø14	160	180
32	6	100	140	18	3	4-ø18	180	195
40	84	110	150	18	3	4-ø18	200	05
50	9	125	165	20	3	4-ø18	230	220
65	118	145	185	20	3	4-ø18	290	245
80	132	160	200	20	3	8-ø18	310
100	156	180	220	22	3	8-ø18	350
125	184	210	250	22	3	8-ø18	400
150	211	240	285	24	3	8-ø22	480
200	266	295	340	24	3	12-ø22	495
250	319	355	405	26	3	12-ø26	622
300	370	410	460	28	4	12-ø26	698
350	429	70	520	30	4	16-ø26	787
400	480	525	580	32	4	16-ø30	914
450	548	585	640	34	4	20-ø30	978
500	609	650	715	36	4	20-ø33	978
600	720	770	840	38	5	20-ø36	1295

四、ZCRB系列常開式電磁緊急切斷閥訂貨說明：

訂貨時請注明以下內容：

1、①產品名稱與型號②公稱直徑③電源電壓④工作壓差⑤使用介質⑥連接方式⑦介質溫度⑧工稱壓力⑨操作方式（常開、常閉）⑩是否帶附件以便我們的為您正確選型。

2、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖

ZCRB系列常開式電磁緊急切斷閥產品概述：

1、與可燃?xì)怏w泄漏監測儀器相接。當儀器檢測到可燃?xì)怏w泄漏時，自動快速關閉主供氣體閥門，切斷燃?xì)獾墓┙o，及時制止惡性事故的發生。

2、與熱力設備的極限溫度（或壓力）安全控制器相連接。當設備內檢測點的溫度或壓力超過設定的極限數值時，自動快速關閉供氣閥門，停止燃料的供給。

3、與高層建筑的中央消防報警系統相連接。當大廈發生危情時，自動切斷大廈內的燃?xì)夤?yīng)，防止燃?xì)獗ǖ陌l(fā)生。

4、在城市或工廠的燃?xì)夤?yīng)管網內設置ZCR燃?xì)饩o急切斷閥，可在中央控制室內集中控制，遠距離遙控，緊急關閉事故現場的管線供應。
