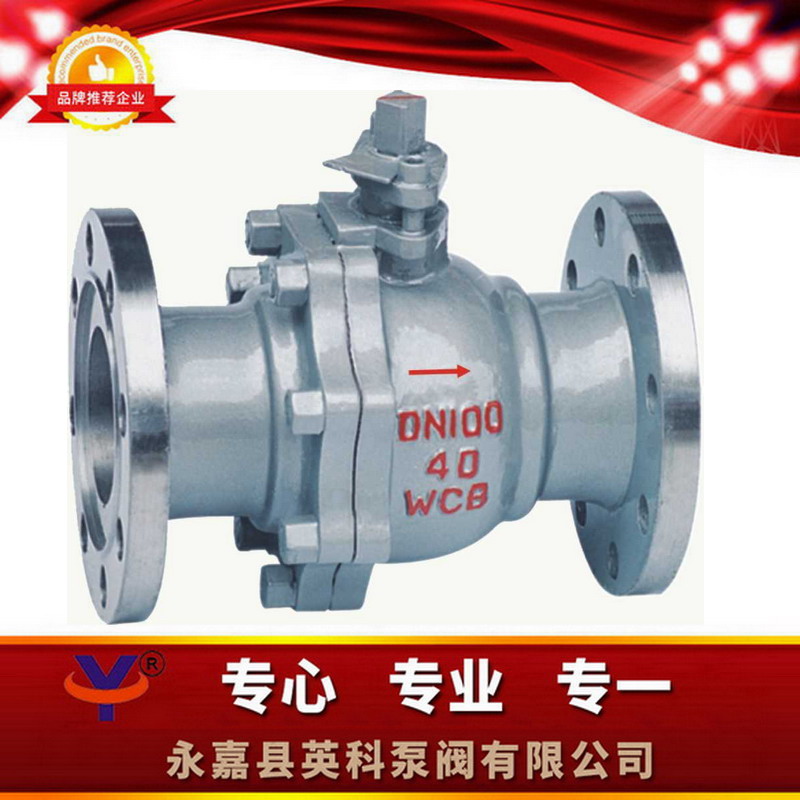

產品展示Q41F軟密封球閥
- 型 號：
- 類 別：Q41F軟密封球閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：6653
無
點擊放大一、Q41F軟密封球閥產品特征：
1.適用介質：水、氣、油品、天然氣和酸碳腐蝕性介質
2.適用溫度：-196-350℃
3.驅動方式：手動、氣動、電動、波動等
4.公稱通徑：DN15-250mm 1/2″-10″
二、Q41F軟密封球閥主要零件及材質：
|
序號NO. |
零件名稱 |
材質 |
|
|
GB |
ASTM |
||
|
1 |
閥體 |
WCB |
A216-WCB |
|
2 |
密封圈 |
PTFE |
PTFE |
|
3 |
球體 |
1Cr18Ni9Ti |
SS304 |
|
4 |
螺母 |
35 |
A194-2H |
|
5 |
螺柱 |
35CrMoA |
A193-B7 |
|
6 |
石體 |
WCB |
A216-WCB |
|
7 |
墊片 |
柔性石墨+不銹鋼 |
B12.10-304/F.G |
|
8 |
填料 |
PTFE |
PTFE |
|
9 |
填料壓蓋 |
WCB |
A216-WCB |
|
0 |
定位片 |
25 |
A105 |
|
11 |
擋圈 |
65Mn |
AISI 1066 |
|
12 |
手柄 |
K33 |
A47-667 Gr.32510 |
|
13 |
閥桿 |
1Cr33 |
A276-410 |
|
14 |
螺釘 |
35 |
A193-B7 |
|
15 |
止推墊片 |
PTFE |
PTFE |
三、Q41F軟密封球閥技術規范：
|
設計依據 |
國標系列 |
美標系列 |
|
|
設計標準 |
GB/T12237 |
AP16D |
ANSI B16.34 |
|
法蘭連接結構長度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
|
結構長度（焊接） |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
|
連接法蘭 |
GB/T9113 |
ANSI B16.5、B16.47 |
|
|
對焊端 |
GB/T12224 |
ASNI B16.25 |
|
|
試驗和檢驗 |
GB/T9092 |
AP16D |
AP1598 |
四、Q41F軟密封球閥試驗壓力：
|
壓力等級 |
試驗壓力（MPa） |
||
|
公稱壓力（PN） |
磅級（Class） |
殼體試驗 |
密封試驗 |
|
1.0 |
- |
1.5 |
1.1 |
|
1.6 |
- |
2.5 |
1.76 |
|
2.5 |
- |
3.8 |
2.75 |
|
4.0 |
- |
6.0 |
4.4 |
|
6.4 |
- |
9.6 |
7.04 |
|
- |
150 |
3.0 |
2.2 |
|
- |
300 |
7.6 |
5.6 |
|
- |
600 |
15.0 |
11.0 |
|
- |
10K |
2.4 |
1.5 |
|
- |
20K |
5.8 |
4.0 |
五、Q41F軟密封球閥產品結構圖：
五、Q41F軟密封球閥PN1.6MPa連接尺寸及重量：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
|
H |
59 |
63 |
75 |
85 |
95 |
107 |
140 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050, |
1050 |
1410 |
|
Wt（㎏） |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
六、Q41F軟密封球閥PN2.5MPa連接尺寸：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
320 |
400 |
400 |
550 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
|
Wt(Kg) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
七、Q41F軟密封球閥PN4.0MP連接尺寸：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
180 |
200 |
220 |
250 |
280 |
320 |
400 |
400 |
550 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
|
W |
130 |
130 |
160 |
230 |
230 |
400, |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
|
Wt(Kg) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
八、Q41F軟密封球閥PN6.4MPa連接尺寸：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
408 |
559 |
660 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
|
Wt(Kg) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
九、Q41F軟密封球閥PN10.0MPa連接尺寸：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
|
Wt(Kg) |
|
|
|
|
|
|
|
|
|
|
|
|
十、Q41F軟密封球閥訂貨說明：
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式⑨是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
