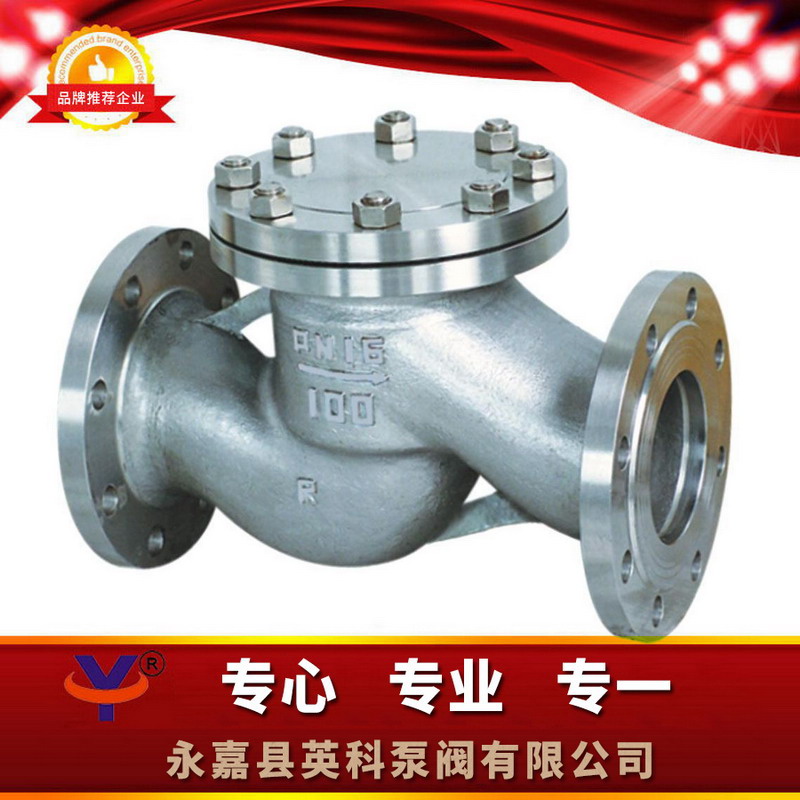

產品展示H41W不銹鋼升降式止回閥
- 型 號：
- 類 別：H41W不銹鋼升降式止回閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：5600
無
點擊放大一、H41W不銹鋼升降式止回閥特點及用途：
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流阻系數小.
2、密封面采用不銹鋼和硬質合金，適用壽命長。
3、采用柔性石墨填料、密封可靠、操作輕便靈活。
4、廣泛用于化工、火力、發電廠等油品、水蒸氣管道上作接通或截?cái)喙艿乐薪橘|(zhì)的啟閉裝置.
5、主要材質為：CF8、CF3、CF8M、CF3M 、2520、雙向不銹鋼、G1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等。
二、H41W不銹鋼升降式止回閥規范：
|
設計與制造 |
GB/T12235 |
|
|
連接端尺寸 |
結構長度 |
GB/T12221 |
|
法蘭尺寸 |
JB/T79 |
|
|
檢驗與試驗 |
JB/T9092 |
|
|
材料 |
碳鋼 |
GB/T12229 |
|
不銹鋼 |
GB/T12230 |
|
|
合金鋼 |
Q/ZB66 |
|
|
標志 |
GB/T12220 |
|
|
供貨 |
JB/T7928 |
|
三、H41W不銹鋼升降式止回閥主要材料：
|
閥體 |
閥蓋 |
閥瓣 |
閥座 |
適用介質 |
適用溫度 |
|
WCB |
WCB+D507Mo |
WCB+D577 |
水、油品、蒸汽 |
425 |
|
|
ZG1Cr18Ni9Ti |
0Cr18Ni9+ |
0Cr18Ni9+ |
銷酸類 |
200 |
|
|
ZG1Cr18Ni2Mo2Ti |
CF8M+Stellite12 |
ZG1Cr18Ni2Mo2Ti |
磷酸、醋酸類、混酸 |
200 |
|
|
ZG00Cr17Ni14Mo2 |
CF3M+Stellite12 |
CF3M+Stellite6 |
尿素、甲銨液、磷酸 |
200 |
|
|
ZG1Cr5Mo |
ZG1Cr5Mo+ |
ZG1Cr5Mo+ |
水、油品、蒸汽 |
550 |
|

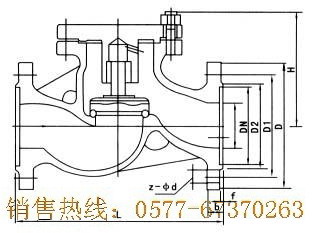

四、H41W不銹鋼升降式止回閥連接尺寸：
|
DN |
L |
D |
Dl |
D2 |
b |
Z一φd |
H |
WT(Kg) |
|
H41H一16C H41Y一16C H41Y一16P H41Y一16R H41Y一161 |
||||||||
|
15 |
130 |
95 |
65 |
45 |
14 |
4一φ14 |
77 |
3 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4一φ14 |
77 |
4 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4一φ14 |
80 |
5 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4一φ18 |
85 |
7 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4一φ18 |
95 |
9 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4一φ18 |
105 |
10 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4一φ18 |
120 |
20 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8一φ18 |
130 |
30 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8一φ18 |
140 |
39 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8一φ18 |
155 |
50 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8一φ23 |
180 |
70 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12一φ23 |
211 |
231 |
|
250 |
730 |
405 |
355 |
320 |
30 |
12一φ25 |
260 |
25l |
|
300 |
850 |
460 |
410 |
375 |
34 |
12一φ25 |
323 |
395 |
五、H41W不銹鋼升降式止回閥訂貨說明：
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧是否帶附件以便我們?yōu)槟_選型。
2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
H41W不銹鋼升降式止回閥選材考究，符合國內、外相關標準，材料的全面質量高。密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
