當前位置：網站首頁 > 產品展示 > 旋塞閥 > X47W-1.0油密封旋塞閥 > X47W油密封旋塞閥

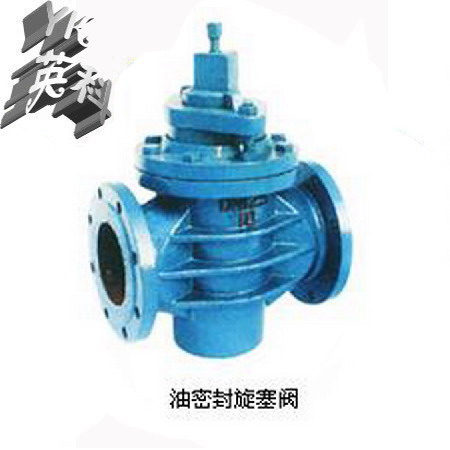

產品展示X47W油密封旋塞閥
- 型 號：
- 類 別：X47W-1.0油密封旋塞閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：1429
無
點擊放大一、X47W油密封旋塞閥特點：
X47W油密封旋塞閥在閥體和旋塞上有油槽，在旋轉柄上可注入密封脂的止回閥，靠注入密封脂加強密封性能。X47W油密封旋塞閥的閥體和閥蓋連接采用螺栓，閥體和閥蓋間有調整墊，該調整墊既要保證閥體與閥蓋的密封，又要保證旋塞和閥體間密封性能。 X47W油密封旋塞閥適用于石油、天然氣等管道。
|
公稱壓力 |
試驗壓力PS（MPa） |
工作壓力 |
適用介質 |
工作溫度 |
|
|
殼體 |
密封 |
||||
|
1.0 |
1.5 |
1.1 |
1.0 |
煤氣、油品 |
≤100 |

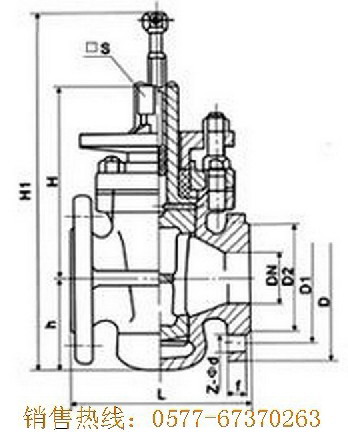

三、X47W油密封旋塞閥技術圖片：
四、X47W油密封旋塞閥連接尺寸：
|
公稱通徑 |
尺寸 |
||||||
|
L |
D |
D1 |
D2 |
□S |
z-φd |
H1 |
|
|
50 |
170 |
160 |
125 |
100 |
32 |
4╳φ18 |
315 |
|
65 |
220 |
180 |
145 |
120 |
36 |
4╳φ18 |
360 |
|
80 |
250 |
195 |
160 |
135 |
46 |
4╳φ18 |
455 |
|
100 |
300 |
215 |
180 |
155 |
50 |
8╳φ18 |
500 |
|
125 |
350 |
245 |
210 |
185 |
55 |
8╳φ18 |
510 |
|
150 |
400 |
280 |
240 |
210 |
60 |
8╳φ23 |
605 |
|
200 |
450 |
335 |
295 |
265 |
60 |
8╳φ23 |
760 |
|
250 |
530 |
390 |
350 |
320 |
85 |
12╳φ23 |
800 |
|
300 |
580 |
440 |
400 |
368 |
100 |
12╳φ23 |
820 |
2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
