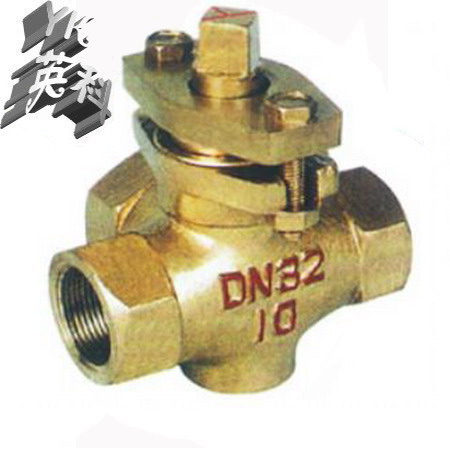

一、X14W-1.0T三通內螺全銅旋塞閥主要性能規格：

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
		殼體	密封
X14W-1.0T	1.0	1.5	1.1	水、蒸汽、油品	≤100

二、X14W-1.0T三通內螺全銅旋塞閥主要零件材料：

零件名稱	閥體	塞子	填料壓蓋	填料
X14W-1.0T	鑄鐵	鑄銅	鑄鐵	油浸石棉盤根 柔性石墨

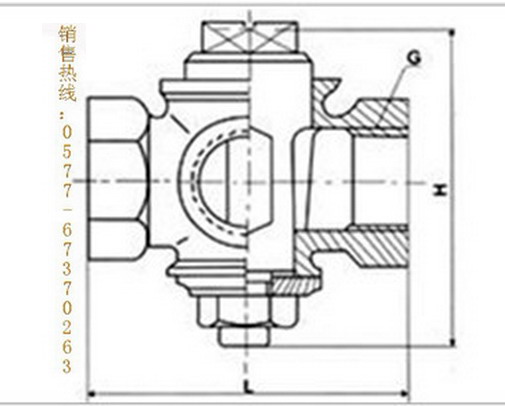

三、X14W-1.0T三通內螺全銅旋塞閥技術圖片：

四、X14W-1.0T三通內螺全銅旋塞閥主要尺寸：

公稱通徑 DN（mm）	管螺紋 G	尺寸
		H	L	h	□S
15	1/2	117	85	30	12
20	3/4	126	90	34	16
25	1	160	110	42	18
32	11/4	176	130	48	18
40	11/2	210	150	64	26
50	2	238	170	76	28
65	21/2	250	220	80	30
80	3	340	250	115	38
100	4	350	300	125	42

五、X14W-1.0T三通內螺全銅旋塞閥訂貨說明：

訂貨須知:



1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧是否帶附件以便我們?yōu)槟_選型。

2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。

歡迎您訪問我們的網站【http://bjxididao.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263

X14W-1.0T三通內螺全銅旋塞閥優點如下： 1、適用于經常操作，啟閉迅速、輕便。 2、流體阻力小。 3、結構簡單，相對體積小，重量輕，便于維修。 4、密封性能好 5、不受安裝方向的限制，介質的流向可任意。 6、無振動，噪聲小。 旋塞閥按結構形式可分為緊定式旋塞閥、自封式旋塞閥、填料式旋塞閥和注油式旋塞閥四種。按通道形式分，可分為直通式、三通式和四通式三種。
