產品展示X44W-1.0C三通鑄鋼旋塞閥
- 型 號：
- 類 別：X44W-1.0C三通鑄鋼旋塞閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：1598
無
點擊放大一、X44W-1.0C三通鑄鋼旋塞閥主要性能規格：
|
型號 |
公稱壓力 |
試驗壓力PS（MPa） |
適用介質 |
工作溫度（℃） |
|
|
殼體 |
密封 |
||||
|
X44W-1.0C |
1.0 |
1.5 |
1.1 |
水、蒸氣、油品 |
≤100 |
二、X44W-1.0C三通鑄鋼旋塞閥主要零件材料：
|
零件名稱 |
閥體 |
塞子 |
填料壓蓋 |
填料 |
|
X44W-1.0C |
鑄銅 |
鑄銅 |
鑄銅 |
油浸石棉盤根 |
|
|
|
|
|

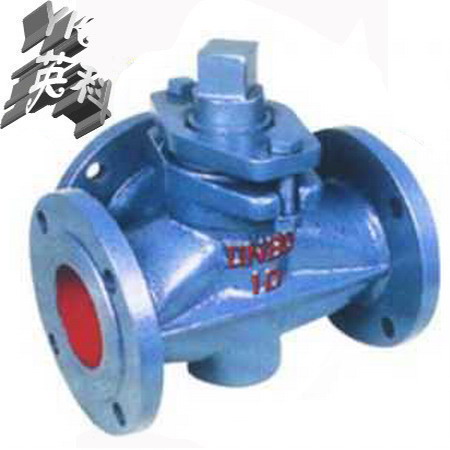

三、X44W-1.0C三通鑄鋼旋塞閥技術圖片：
四、X44W-1.0C三通鑄鋼旋塞閥主要尺寸：
|
公稱壓力 |
公稱通徑 |
尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
z-φd |
□s |
h |
H |
||
|
1.0 |
25 |
145 |
115 |
85 |
56 |
4╳φ14 |
17 |
38 |
133 |
|
32 |
170 |
135 |
100 |
78 |
4╳φ18 |
18 |
45 |
152 |
|
|
40 |
180 |
145 |
110 |
85 |
4╳φ18 |
24 |
55 |
212 |
|
|
50 |
200 |
160 |
125 |
100 |
4╳φ18 |
28 |
74 |
260 |
|
|
65 |
220 |
180 |
145 |
120 |
4╳φ18 |
32 |
82 |
295 |
|
|
80 |
250 |
195 |
160 |
135 |
4╳φ18 |
40 |
95 |
327 |
|
|
100 |
300 |
215 |
180 |
155 |
8╳φ18 |
45 |
135 |
425 |
|
|
125 |
350 |
245 |
210 |
185 |
8╳φ18 |
54 |
154 |
482 |
|
|
150 |
400 |
280 |
240 |
210 |
8╳φ23 |
62 |
172 |
512 |
|
|
200 |
450 |
335 |
295 |
265 |
8╳φ23 |
75 |
195 |
605 |
|
|
250 |
530 |
390 |
350 |
320 |
8╳φ23 |
85 |
230 |
660 |
|
|
300 |
580 |
440 |
400 |
368 |
8╳φ23 |
100 |
263 |
760 |
|
五、X44W-1.0C三通鑄鋼旋塞閥訂貨說明：
訂貨須知:
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧是否帶附件以便我們?yōu)槟_選型。 2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明 3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。 4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
