產品展示J43W法蘭截止閥
- 型 號：
- 類 別：J43W法蘭截止閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：2914
無

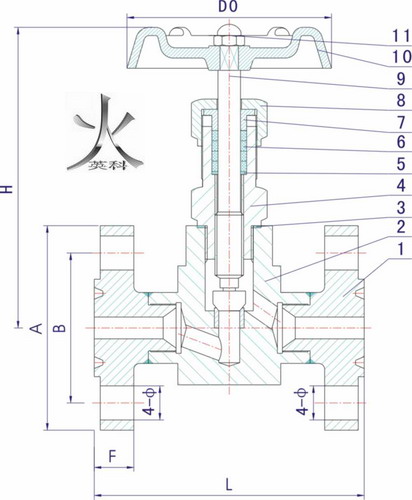

點擊放大一、J43W法蘭截止閥技術圖片：
二、英科牌J43W法蘭截止閥試驗標準： (單位Unit：MPa)
|
試驗項目TESTITEM |
壓力值PRESSURE VALVE |
|
公稱壓力Nominal Pressure |
2.5 |
|
殼體試驗Shell Test |
3.7 |
|
密封試驗Test |
2.75 |
|
氣壓試驗Air Pressure Test |
0.9 |
|
適用溫度Suitable Temperatue |
≤180℃ |
|
適用介質Suitable Medium |
水、蒸汽、油品等Water,Steam,Oilgoods |
三、英科牌J43W法蘭截止閥型號與零部件材質：
|
序號
NO.
|
零件名稱
Part name
|
材質
Material
|
|
1
|
法蘭 Flang
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
閥體 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
|
3
|
閥蓋墊片 Bonnet Gasket
|
紫銅(Red copper) PTFE
|
|
4
|
閥蓋Bonnet
|
20# A105 SS304 SS304L SS316 SS316L
|
|
5
|
填料墊 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite)
金屬盤根(Matel and Graphite)
|
|
6
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
7
|
填料壓蓋 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
|
8
|
鎖緊螺母 Lock Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
9
|
閥桿 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
10
|
手輪 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
|
11
|
帶帽螺母 Hooded Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
四、英科牌J43W法蘭截止閥外型與連接尺寸：
|
ITEM NO.
|
公稱通徑 DN
Nominal bore
|
A
|
B
|
C
|
F
|
N-ø
|
L
|
H
|
D0
|
|
J43W/H
|
DN10
|
90
|
60
|
41
|
14
|
4-ø14
|
130
|
90
|
60
|
|
J43W/H
|
DN15
|
95
|
65
|
46
|
14
|
4-ø14
|
132
|
90
|
60
|
|
J43W/H
|
DN20
|
105
|
75
|
56
|
16
|
4-ø14
|
150
|
105
|
80
|
|
J43W/H
|
DN25
|
115
|
85
|
65
|
16
|
4-ø14
|
150
|
120
|
100
|
五、J43W法蘭截止閥訂貨說明：
歡迎您訪問我們的網站【http://bjxididao.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263
1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
