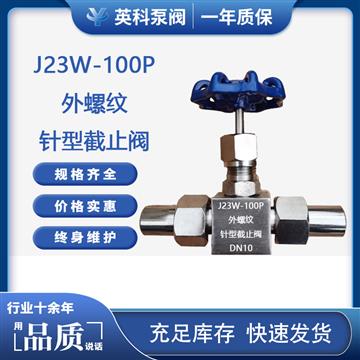

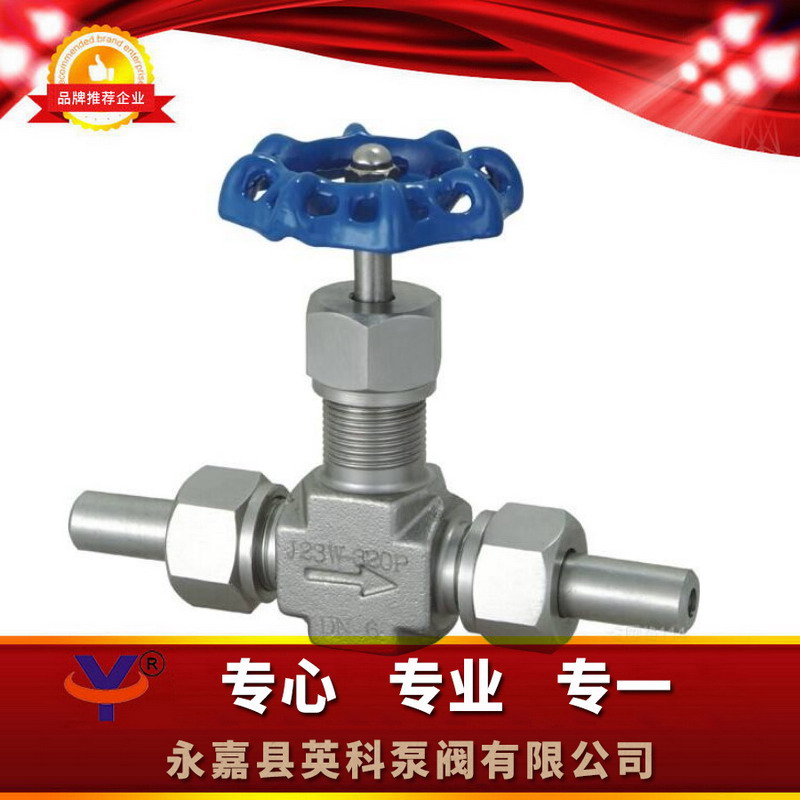

產品展示J23W外螺紋針閥
- 型 號：
- 類 別：J23W外螺紋針閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：5038
無
點擊放大一、J23W外螺紋針閥主要零件材料：
|
零件名稱 |
閥桿、閥蓋 |
閥桿、閥瓣 |
填料 |
|
J23W-16P |
鉻鎳不銹鋼 |
鉻鎳不銹鋼 |
聚四氟乙稀、柔性石墨 |
|
J23W-40、J23W-160 |
優質碳鋼 |
鉻不銹鋼 |
二、J23W外螺紋針閥主要性能規范：
|
型號 |
公稱壓力（MPa） |
試驗壓力PS（MPa） |
工作壓力（MPa） |
工作溫度（℃） |
適用介質 |
||
|
殼體 |
密封（液） |
密封（氣） |
|||||
|
J23W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤200℃ |
液化石油氣水、油品等 |
|
J23W-40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
|
J23W-160 |
16.0 |
17.6 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
|
|
J23W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
||
三、J23W外螺紋針閥主要外形及連接尺寸：
|
ITEM NO.
|
公稱通徑 DN
Nominal bore
|
M
|
ø
|
L1
|
L
|
H
|
D0
|
|
J23W/H-1
|
DN6
|
M20*1.5
|
ø14
|
66
|
140
|
96
|
63
|
|
J23W/H-2
|
DN10
|
M24*1.5
|
ø18
|
78
|
160
|
115
|
78
|
|
J23W/H-3
|
DN15
|
M30*2
|
ø22
|
94
|
180
|
122
|
100
|
|
J23W/H-4
|
DN20
|
M36*2
|
ø28
|
108
|
220
|
156
|
110
|
|
J23W/H-5
|
DN25
|
M39*2
|
ø33
|
110
|
230
|
170
|
140
|

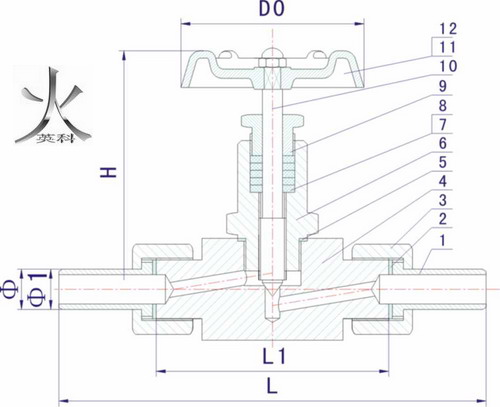

四、J23W外螺紋針閥技術圖片：
五、J23W外螺紋針閥訂貨說明：
1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
