一、HC41X節能消聲止回閥結構及用途：

1、閥體內腔采用流線型設計，流量按100%設計，減少急彎、拐角、尖凸，從而減少流體的阻力。

 2、閥瓣前后設計為錐形，使流體阻力大大減少，又減少了因紊流所產生的噪聲。

3、閥瓣關閉的行程短，只有公稱通徑的1/4，減少了閥瓣的關閉時間，減少了水錘的產生。

 4、閥使用彈簧加速閥瓣關閉速度、降低水錘產生。

 5、閥瓣為空心薄殼結構，減少閥瓣的慣性，不但使閥瓣關閉時能迅速啟動，也減少了關閉時的沖擊噪聲

6、本產品可以垂直、水平、傾斜以及任何角度安裝。 7、本產品結構緊湊、零件少、體積少、重量輕、外型美觀。

8、內外表面均噴涂環保涂層，確保產品的防腐蝕及安全性。

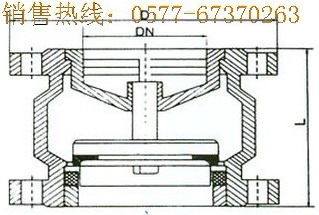

二、HC41X節能消聲止回閥結構圖：

三、HC41X節能消聲止回閥主要技術參數：



型號	公稱壓力 PN(MPa)	試驗壓力PS(MPa)		工作溫度 (℃)	適用介質
		殼體	密封
H41X	1.0	1.5	1.1	≤80	潔凈水
	1.6	2.4	1.76
	2.5	3.75	2.75

四、HC41X節能消聲止回閥主要外形尺寸：



型號	H41X      H41H-P     H41H-T
DN(mm)	40	50	65	80	100	125	150	200	250	300	350	400	450	500
L	112	120	130	150	165	190	210	255	310	362	380	450	545	580

五、HC41X節能消聲止回閥訂貨說明：



1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接法蘭標準⑦使用溫度⑧額定流量系數⑨是否帶附件以便我們?yōu)槟_選型。

2、如有特殊要求時請在訂購產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。







HC41X節能消聲止回閥適用于給、排水管道，閥瓣采用進出口兩端中心軸導向，啟閉靈活，可水平定裝或垂直安裝。閥瓣采用彈簧加載，其快速關閉能有效地減小水錘壓力，密封性能好，關閉無噪聲。它具有體積小、重量輕、流體阻力小、耐疲勞、壽命長等優點。
