產品展示HQ41X滑道滾球式止回閥
- 型 號：
- 類 別：HQ41X滑道滾球式止回閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：3894
無

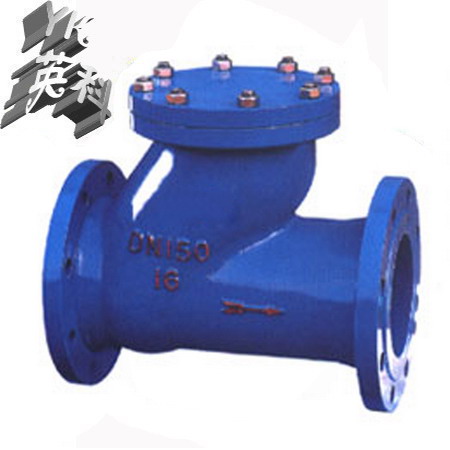

點擊放大一、HQ41X滑道滾球式止回閥產品概述：
|

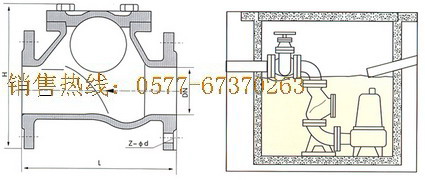

滑道滾球式止回閥采用橡膠包皮滾動球?yàn)殚y瓣,在介質的作用下,可在閥體的整體式滑道上作上下滾動,從而打開或關閉閥門,密封性能好,消聲式關閉,不產生水錘.閥體采用全水流通道,流量大,阻力小,水龍頭損失比旋啟式小50%,水平或垂直安裝均可,可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵，介質溫度0～80℃。 二、HQ41X滑道滾球式止回閥結構圖：
|
三、HQ41X滑道滾球式止回閥主要技術參數：
|
型號 |
公稱壓力 ﹝MPa﹞ |
試驗壓力﹝MPa﹞ |
適用溫度 |
適用介質 |
|
|
殼體 |
密封 |
||||
|
HQ41X |
1.0 |
1.5 |
1.1 |
≤80℃ |
水及弱腐蝕 性流體 |
|
1.6 |
2.4 |
1.76 |
|||
四、HQ41X滑道滾球式止回閥主要零部件材料
|
零件名稱
|
閥體
|
球
|
|
材料
|
鑄鐵、球鐵、鑄鋼
|
鋼體外包橡膠 |
五、HQ41X滑道滾球式止回閥主要外形連接尺寸： 單位：mm
|
DN（mm)
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
180
|
200
|
260
|
300
|
350
|
400
|
500
|
600
|
700
|
800
|
|
H
|
185
|
210
|
245
|
280
|
335
|
400
|
495
|
600
|
715
|
820
|
六、HQ41X滑道滾球式止回閥訂貨說明：
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接法蘭標準⑦使用溫度⑧額定流量系數⑨是否帶附件以便我們的為您正確選型。 2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明 3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。 4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
