一、ZHYH46微阻緩閉蝶形止回閥特點：

本廠生產的ZHYH46品、zHYH46型微阻緩閉蝶形止回閥可用在清水、污水、海水等介質的供排水管道上既能防止介質的倒流又能有效地限制破壞性水錘保證管線的安全使用。該閥結構新穎、體各小、密封可靠、啟瑚平穩、耐磨損、使用壽命長、油壓緩胡不受介質影響、流阻小、應用范圍廣并且有較好的節能效果。

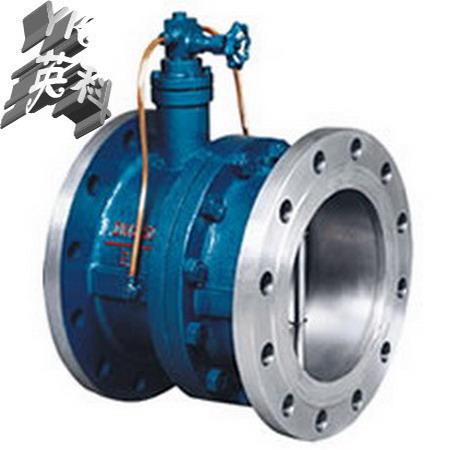

二、ZHYH46微阻緩閉蝶形止回閥技術圖片：

三、ZHYH46微阻緩閉蝶形止回閥主要零件材料：

型 號	閥體、蝶板	閥桿、活塞、缸套	閥座	彈簧
ZHYH46H/W-16/25/40CP ZHYH46ej-16/25	碳鋼、不銹鋼	不銹鋼	不銹鋼	不銹鋼

四、ZHYH46微阻緩閉蝶形止回閥主要技術參數：

型號	公稱壓力 PN(MPo)	試驗壓力Ps(MPa)		工作溫度 (℃)	適用介質
		殼體	密 封
ZHYH46H/W-16/25/40CP ZHYH46ej-16/25	1.6	2.4	1.76	≤120	清水 污水 海水
	2.5	3.75	2.75
	4.0	6.0	4.4

五、ZHYH46微阻緩閉蝶形止回閥主要外形尺寸法蘭連接尺寸：PN16、PN2.5、PN4.0MPa按JB／T79 94標準）

公稱通徑DN(mm)	L	H	H1
100	240	280	115
125	260	290	142
150	275	310	172
200	305	350	210
250	340	415	240
300	370	450	264
350	400	480	294
400	435	550	324
450	470	585	351
500	500	640	379
600	560	720	434
700	620	750	491
800	680	792	549
900	740	900	600
1000	800	975	655
1200	920	1140	770

六、ZHYH46微阻緩閉蝶形止回閥訂貨說明：

1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接法蘭標準⑦使用溫度⑧額定流量系數⑨是否帶附件以便我們的為您正確選型。

2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
