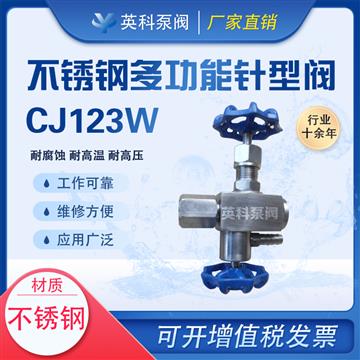

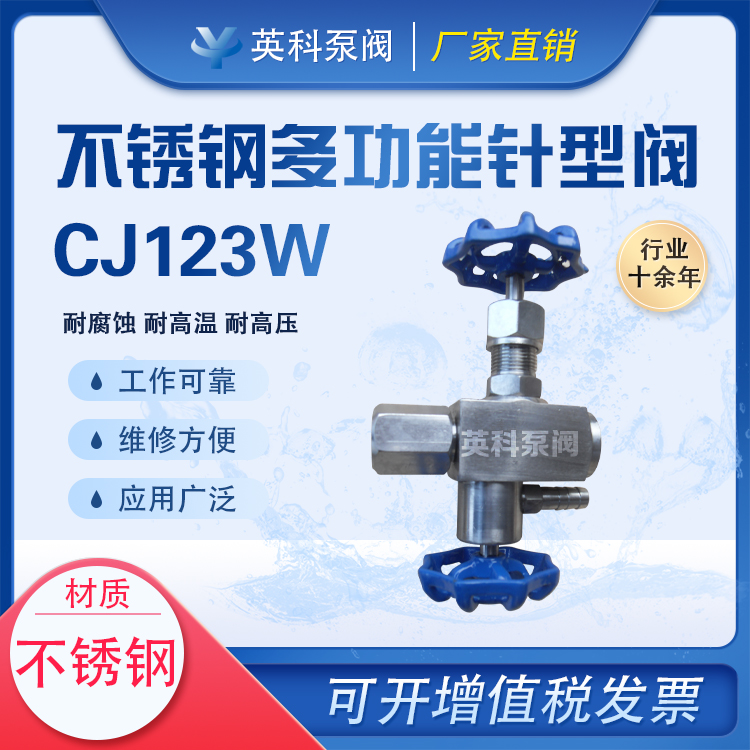

產品展示CJ123H多功能截止閥
- 型 號：CJ123H
- 類 別：CJ123H多功能截止閥
- 價 格：￥面議
- 產 地：溫州
產品點擊瀏覽次數：2503
CJ123H多功能截止閥設計制造：GB/T12224-1989 JB/T 7747-1995 2、連接形式：內螺紋連接 3、結構特征：錐面密封，活動閥瓣， 4、閥門檢驗和試驗：GB/T13927-1992 5、適用介質液化石油氣水、酸、蒸汽、油品
點擊放大一、CJ123H多功能截止閥技術圖片：
二、CJ123H多功能截止閥主要零部件材料：
|
零件名稱 |
閥體 |
閥桿 |
閥底座、法蘭 |
填料 |
填料閥蓋 |
手輪 |
|
CJ123H-250-DN15 |
鉻鎳不銹鋼 |
鉻鎳不銹鋼 |
鉻鎳不銹鋼 |
聚四氟乙稀、柔性石墨 |
不銹鋼 |
優質碳鋼 |
三、CJ123H多功能截止閥主要性能規范：
|
型號 |
公稱壓力(MPa) |
試驗壓力(MPa) |
工作壓力(MPa) |
工作溫度(℃) |
適用介質 |
||
|
殼體 (MPa) |
密封 (液) |
密封 (氣) |
|||||
|
CJ123H-250-DN15 |
25.0 |
37.5 |
27.5 |
0.6 |
25.0 |
P≤540℃ |
液化石油氣水、酸、 蒸汽、油品等 |
四、CJ123H多功能截止閥主要外型及連接尺寸：
|
型號 |
公稱直徑 |
尺 寸 |
重量(Kg) |
|||||
|
RA |
RC |
Do |
H |
H1 |
d |
|||
|
CJ123H-320-DN15 |
15 |
M20×1.5 |
G1/2〞 |
65 |
100 |
110 |
5 |
1.4 |
五、CJ123H多功能截止閥訂貨說明：
1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
1、CJ123H多功能截止閥設計制造：GB/T12224-1989 JB/T 7747-1995 2、連接形式：內螺紋連接 3、結構特征：錐面密封，活動閥瓣， 4、閥門檢驗和試驗：GB/T13927-1992 5、適用介質液化石油氣水、酸、蒸汽、油品
