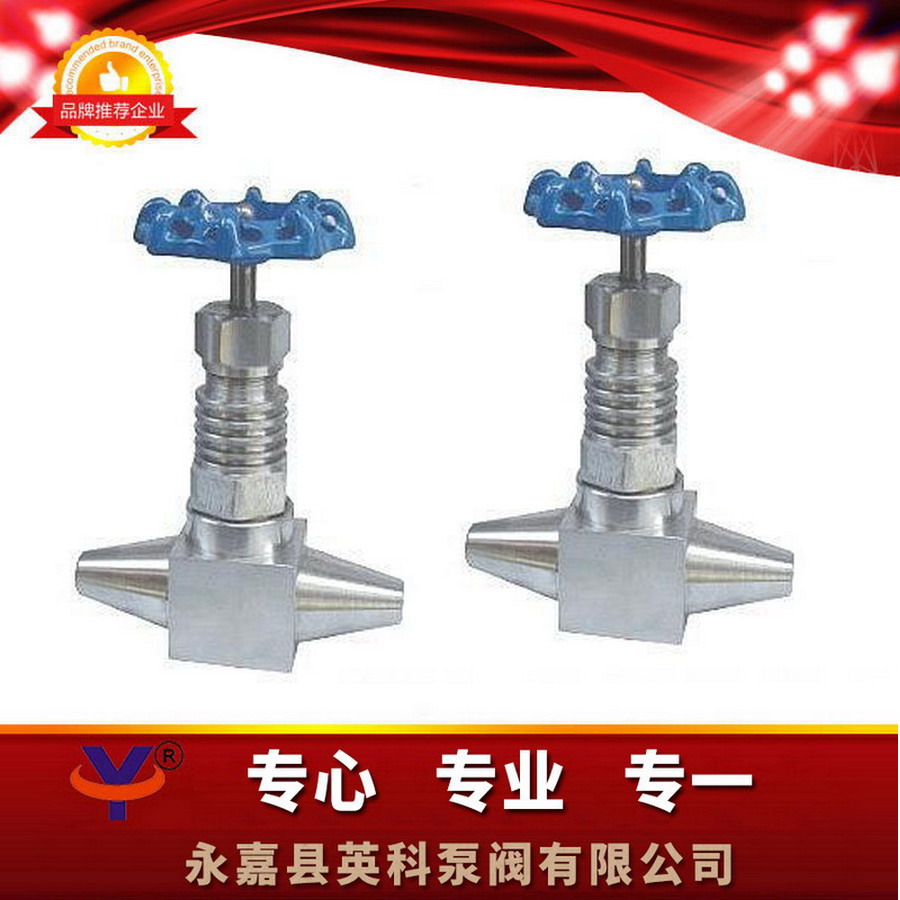

產品展示J61Y高溫高壓對焊截止閥
- 型 號：
- 類 別：J61Y高溫高壓對焊截止閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：3573
無

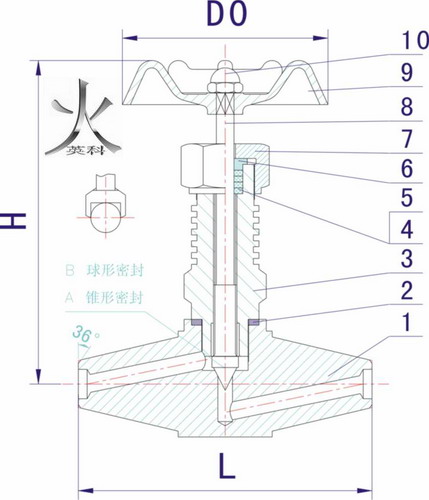

點擊放大一、J61Y高溫高壓對焊截止閥技術圖片：
二、J61Y高溫高壓對焊截止閥試驗標準： (單位Unit：MPa)
|
試驗項目 TESTITEM |
壓力值 PRESSURE VALVE |
|
公稱壓力 Nominal Pressure |
32 |
|
殼體試驗 Shell Test |
48 |
|
密封試驗 Test |
35.2 |
|
氣壓試驗 Air Pressure Test |
19.2 |
|
適用溫度 Suitable Temperatue |
≤550℃ |
|
適用介質 Suitable Medium |
水、蒸汽、油品等Water,Steam,Oilgoods |
三、J61Y高溫高壓對焊截止閥型號與零部件材質：
|
型號 |
閥體 |
接頭 |
閥桿 |
螺帽 |
填料 |
|
J61H-160 |
20# |
20# |
2Cr13 |
20# |
柔性石墨、四氟 |
|
J61W-160P |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
柔性石墨、四氟 |
|
J61Y-160V |
12CrMov |
12CrMov |
12CrMov |
20# |
柔性石墨、四氟 |
四、J61Y高溫高壓對焊截止閥外型與連接尺寸：
|
規格 |
L |
H |
Do |
|
DN6 |
100 |
110 |
70 |
|
DN10 |
120 |
145 |
80 |
|
DN15 |
140 |
165 |
110 |
|
DN20 |
160 |
180 |
130 |
|
DN25 |
180 |
220 |
150 |
五、J61Y高溫高壓對焊截止閥訂貨說明：
1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
歡迎您訪問我們的網站【http://bjxididao.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263
J61Y高溫高壓對焊針型閥設計制造：GB/T12224-1989,JB/T3595-2002,連接形式：對焊式連接,結構特征：錐面活動閥瓣；帶散熱式,閥門檢驗和試驗：GB/T9092-1999。
